Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | ISO 7241-1 series “B”, van poppet | WP: | Áp suất làm việc đến 5.000 psi (345 bar) |
|---|---|---|---|
| Vật chất: | Thép carbon | Kích thước: | 1/8 '- 1' |
| Chủ đề: | BSPP, BSPT, NPT, NPTF, SAE | Kết nối: | Khóa bóng |
| Điểm nổi bật: | bộ ghép nối nhanh thủy lực,kết nối nhanh đường thủy lực |
||

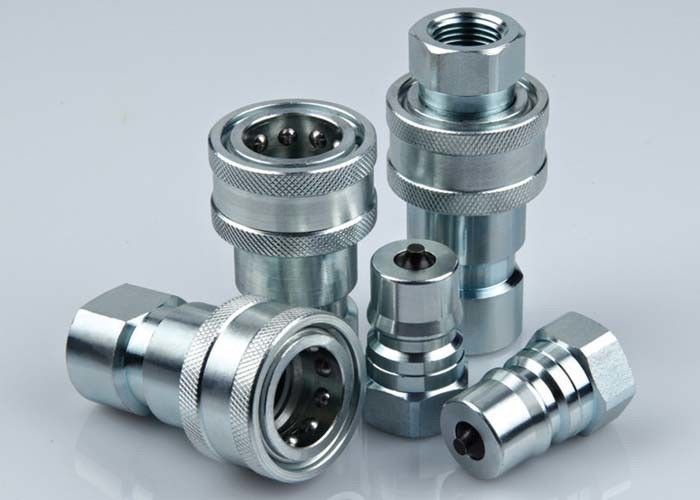

LSQ-S2, ISO7241-B Khớp nối thủy lực bằng thép carbon, Chrome ba
Mô tả:
LSQ-S2 Loại đóng Khớp nối nhanh thủy lực (Thép)
Ứng dụng: Khớp nối LSQ-S2, được sử dụng trên nhiều ứng dụng thủy lực.Các khớp nối Double Shut-Off này có thể được tìm thấy ở bất kỳ đâu mà các đường truyền chất lỏng cần được kết nối và ngắt kết nối để vận hành hoặc bảo trì thiết bị và việc mất chất lỏng là không mong muốn. dụng cụ dầu, thiết bị dầu, máy móc nhà máy thép và các ứng dụng thủy lực đòi hỏi khắt khe khác.
Thông số kỹ thuật
| Kích thước cơ thể (in) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Áp suất định mức (PSI) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| Dòng định mức (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| Phạm vi nhiệt độ | -20 ℃ đến + 120 ℃ | |||||
| Vật liệu làm kín | NBR | |||||
Đặc điểm khớp nối LSQ-S2 Series:
1. Van poppet có sẵn để ngăn chặn rò rỉ không liên kết.
2. Van poppet tự động mở khi được ghép nối, trong áp suất làm việc định mức, để giữ cho dòng chảy nhanh chóng.
3. Các bộ phận quan trọng được làm cứng để tăng độ bền.
4. Cơ chế khóa bóng đáng tin cậy giữ các nửa giao phối lại với nhau.
5. Ổ cắm và phích cắm được gia công chính xác từ thanh rắn.
6. Dòng LSQ-S2 phù hợp với tiêu chuẩn của ISO 7241-B.
7. Tương thích với PARKER 60 Series, FASTER HNV Series, AEROQUIP FD45 Series và HANSEN HK Series.
Hiệu suất: Chất lỏng kiểm tra: Dầu-200SUS.1GPM = 3,78L / phút, 1PSID = 0,0069MPa
Dòng LSQ-S2 (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
Ổ cắm
| ISO | ĐỐI TÁC. | LS | ￠ D | HEX1 | A | T |
| 5 | LSQ-S2-01SF | 48 | 24 | 17 | 9.5 | G1 / 8 NPT1 / 8 |
| 6,3 | LSQ-S2-02SF | 58 | 28,5 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03SF | 65 | 35 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12,5 | LSQ-S2-04SF | 74 | 44,5 | 28,5 | 20,5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08SF | 103 | 63,5 | 41 | 23 | G1 NPT1 |
Phích cắm
| ISO | ĐỐI TÁC. | LP | d | C | HEX2 | A | T |
| 5 | LSQ-S2-01PF | 29 | 10,8 | 19 | 14 | 9.5 | G1 / 8 NPT1 / 8 |
| 6,3 | LSQ-S2-02PF | 36 | 14,2 | 22.8 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03PF | 40 | 19 | 25 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12,5 | LSQ-S2-04PF | 46,5 | 23,5 | 28 | 28,5 | 20,5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06PF | 56 | 31,5 | 36 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08PF | 63 | 37,8 | 45 | 41 | 23 | G1 "NPT1" |
Ghép đôi
| ISO | ĐỐI TÁC. | L | ￠ D | HEX1 | HEX2 | T |
| 5 | LSQ-S2-01 | 58,5 | 24 | 17 | 14 | G1 / 8 NPT1 / 8 |
| 6,3 | LSQ-S2-02 | 72 | 28,5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03 | 80,5 | 35 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 12,5 | LSQ-S2-04 | 93,5 | 44,5 | 28,5 | 28,5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06 | 112,5 | 54 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08 | 126,5 | 63,5 | 41 | 41 | G1 NPT1 |
