Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | Dòng ISO 5675, van bi | WP: | Áp suất làm việc đến 5.000 psi (345 bar) |
|---|---|---|---|
| Vật liệu: | Thép carbon | Kích cỡ: | 1/4' - 1' |
| Chủ đề: | BSPP, BSPT, NPT, NPTF, SAE | Sự liên quan: | khóa bóng |
| Điểm nổi bật: | Khớp nối nhanh thủy lực loại van bi,kết nối nhanh dòng thủy lực LSQ-S4,Khớp nối ngắt kết nối nhanh thủy lực ISO5675 |
||
LSQ-S4, ISO5675, Khớp nối nhanh thủy lực loại van bi bằng thép carbon, Chrome 3
mô tả:
LSQ-S4 Van Bi Loại Khớp Nối Nhanh Thủy Lực (Thép)
Ứng dụng: “LSQ-S4” là dòng khớp nối nhanh van bi, được sản xuất bằng thép carbon mạ kẽm
xử lý bề mặt.Dựa trên khả năng chống mài mòn tốt của van bi, khớp nối “LSQ-S4” được sử dụng chủ yếu trong các ứng dụng nông nghiệp.Kích thước 1/2 sẽ hoán đổi với tiêu chuẩn quốc tế ISO 7241-1 “A”.
thông số kỹ thuật:
| Kích thước cơ thể (trong) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Áp suất định mức (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Lưu lượng định mức (GPM) | 3 | 6 | 12 | 28 | 50 |
| Phạm vi nhiệt độ (con dấu tiêu chuẩn) | -20℃ đến +120℃ | ||||
| Vật liệu con dấu tiêu chuẩn | NBR | ||||
Tính năng LSQ-S4:
1. Van poppet có sẵn để ngăn chặn rò rỉ tách rời.
2. Van bi có sẵn cho độ tin cậy chắc chắn trong các ứng dụng thủy lực hạng nặng trong áp suất làm việc định mức.
3. Các quả bóng hợp kim crôm, cứng được sử dụng để định giá van, Nó được lò xo tải lên bệ van.
4. Van cung cấp một lớp đệm kim loại với kim loại giữa quả bóng và đế đúc.
5. Các bộ phận quan trọng được làm cứng để tăng độ bền.
6. Cơ chế khóa bóng đáng tin cậy giữ các nửa giao phối lại với nhau.
7. Ổ cắm và phích cắm được gia công chính xác từ phôi thanh đặc.
8. Dòng LSQ-S4 tuân theo tiêu chuẩn ISO5675.
9. Tương thích với dòng PARKER 4000 và dòng FASTER NV/NS.
Hiệu suất: Chất lỏng thử nghiệm: Oil-200SUS,1GPM=3,78L/Phút,1PSID=0,0069MPa.
Sê-ri LSQ-S4 (1/4",3/8",1/2",3/4",1")

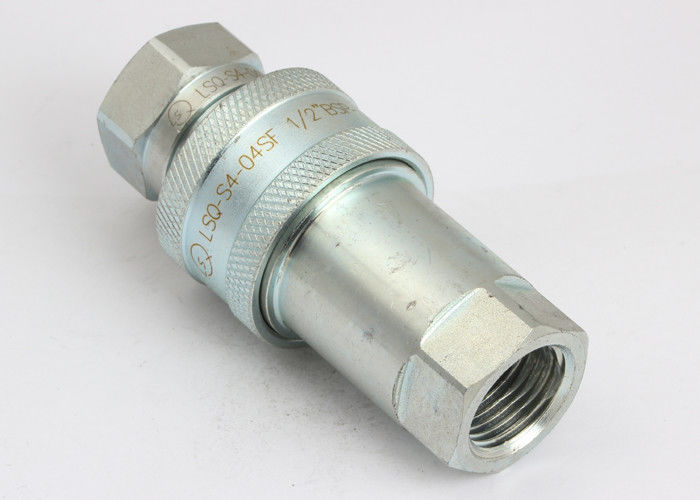

Ổ cắm
| iso | PHẦN KHÔNG. | Ls | ￠D | HEX1 | MỘT | t |
| 6.3 | LSQ-S4-02SF | 53,5 | 27,6 | 19 | 12,5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04SF | 66.3 | 38,6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82,5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF(E) | 83,5 | 47,5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96,5 | 56 | 41 | 21 | G1 NPT1 |
| Lưu ý: Nút giao LSQ-S4-06SF NHANH HƠN, nút giao LSQ-S4-06SF(E) Parker | ||||||
Phích cắm
| iso | PHẦN KHÔNG. | LP | đ | C | HEX2 | MỘT | t |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18,5 | 19 | 12,5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04PF | 43,5 | 20,5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53,5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF(E) | 51 | 26,9 | 28,5 | 33.3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1"NPT1" |
| Lưu ý: Nút giao LSQ-S4-06SF NHANH HƠN, nút giao LSQ-S4-06SF(E) Parker | |||||||
khớp nối lắp
| iso | PHẦN KHÔNG. | l | ￠D | HEX1 | HEX2 | t |
| 6.3 | LSQ-S4-02 | 72.2 | 27,6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82,6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04 | 87,8 | 38,6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107,8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06(E) | 102 | 47,5 | 35 | 33,5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126,8 | 56.2 | 41 | 41 | G1 NPT1 |
| Lưu ý: Nút giao LSQ-S4-06SF NHANH HƠN, nút giao LSQ-S4-06SF(E) Parker | ||||||
