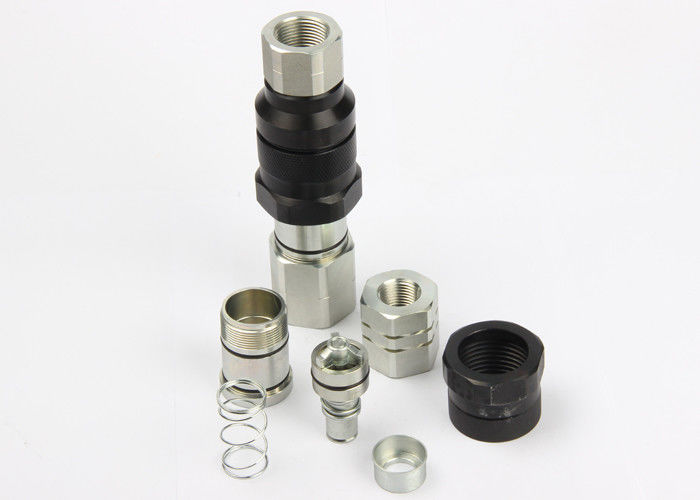

Tất cả các đầu nối thủy lực mặt phẳng không tràn chất lỏng LSQ-VEP Loại khóa ren

All Fluid Non - Spill Flat Face Hydraulic Connectors LSQ-VEP Thread Locked Type
All Fluid Non - Spill Flat Face Hydraulic Connectors LSQ-VEP Thread Locked Type

Hình ảnh lớn :  Tất cả các đầu nối thủy lực mặt phẳng không tràn chất lỏng LSQ-VEP Loại khóa ren

Thông tin chi tiết sản phẩm:
Nguồn gốc: Ninh Ba, Trung Quốc (Đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: LSQ-VEP
Thanh toán:
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: negotiable
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng.
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng.
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Chi tiết sản phẩm
Tiêu chuẩn: Sê-ri ISO 16028, mặt phẳng WP: Áp suất làm việc đến 5.000 psi (345 bar)
Vật liệu: Thép carbon Kích cỡ: 1/2' - 1-1/2'
Chủ đề: BSPP, BSPT, NPT, NPTF, SAE Sự liên quan: Vặn ốc
Điểm nổi bật:

Đầu nối thủy lực mặt phẳng không tràn

,

Tất cả các khớp nối nhanh thủy lực mặt phẳng chất lỏng

,

Khớp nối nhanh thủy lực có khóa ren

LSQ-VEP, Mặt phẳng và ren đã khóa Khớp nối thủy lực loại bằng thép carbon, Chrome ba và mạ kẽm đen kẽm



Mô tả:



Các ứng dụng

Dòng LSQ-VEP được sử dụng rộng rãi trong các thiết bị công cộng dưới đây:

Thiết bị xây dựng có thể bảo vệ

Dụng cụ thủy lực

Xe cộ



Đặc trưng:

1, Thiết kế van mới, nó có thể chống lại thiệt hại do dòng chảy cao và áp lực của xung động mang lại hiệu suất nâng cao.

2, Thiết kế núm vú đặc biệt để kết nối dưới áp lực, cho phép kết nối và ngắt kết nối với áp suất dư cao.

3, Dòng LSQ-VEP sử dụng cơ chế khóa tay áo có ren, kết hợp với các chỉ nam phù hợp trên bộ ghép nối.Hai haves phải được xâu chuỗi thủ công với nhau từ kết nối.

4, xử lý mạ crom mới cung cấp hiệu suất chống gỉ tiên tiến

5, Các khớp nối dòng LSQ-VEP sử dụng van phẳng khi kết nối hoặc ngắt kết nối, Điều này có nghĩa là chỉ một lượng nhỏ chất lỏng có thể bị mất trong quá trình ngắt kết nối hoặc đưa không khí vào trong quá trình kết nối lại.

6, Vòng đệm ngoại quan BFT chống xì này được thiết kế để ngăn chặn sự nổ hoặc hư hỏng trong các điều kiện dịch vụ khắc nghiệt.

7, Tấm chắn bằng thép rắn được gia công tạo độ bền Tương thích với Dòng STCCHI VEP



Kích thước cơ thể (in)
1/2 (04)
5/8 (06)
3/4 (08)
1 (10)
1-1 / 2 (12)
Áp suất định mức (PSI)
7000
7000
7000
6000
5000
Dòng định mức (GPM)
12
28
50
88
152
Phạm vi nhiệt độ
-20 ℃ đến + 120 ℃
Vật liệu làm kín tiêu chuẩn NBR



Những lợi ích



• Mặt phẳng dễ làm sạch, giúp giảm thiểu sự nhiễm bẩn vào mạch thủy lực.
• Giảm thiểu thất thoát chất lỏng trong quá trình kết nối / ngắt kết nối, giảm thất thoát chất lỏng ra môi trường.
• Giảm thiểu không khí trong quá trình kết nối / ngắt kết nối, tăng cường chức năng chính xác của mạch.
• Dòng chảy bên trong thiết kế van tạo áp suất giảm tối thiểu, duy trì hiệu suất mạch trong hệ thống.
• Hệ thống van xả áp bên trong cho phép kết nối dễ dàng với áp suất dư bên trong cao.
• Thiết kế mô-đun cho phép nhiều loại cấu hình cổng.
• Khả năng chống chịu cao với các áp lực xung động.
• An toàn và đơn giản để sử dụng.



Chất lỏng kiểm tra: Dầu-200SUS.1GPM = 3,78L / phút, 1PSID = 0,0069MPa
Tất cả các đầu nối thủy lực mặt phẳng không tràn chất lỏng LSQ-VEP Loại khóa ren 0
Tất cả các đầu nối thủy lực mặt phẳng không tràn chất lỏng LSQ-VEP Loại khóa ren 1




ISO
PHẦN KHÔNG
LS
D
HEX1
HEX2
A
T
13
LSQ-VEP-04SF
103,5
Φ49
S36
S46
16,5
G1 / 2 NPT1 / 2
16
LSQ-VEP-06SF
114
Φ53,7
S41
S50
20
G3 / 4 NPT3 / 4
19
LSQ-VEP-08SF
133,5
Φ58,8
S46
S55
21
G1 NPT1
25
LSQ-VEP-10SF
145,2
Φ68,7
S55
S65
21
G1-1 / 4 NPT1-1 / 4
31,5
LSQ-VEP-12SF
187,5
Φ92
S65
S85
21
G1-1 / 2 NPT1-1 / 2



Tất cả các đầu nối thủy lực mặt phẳng không tràn chất lỏng LSQ-VEP Loại khóa ren 2




ISO
PHẦN KHÔNG
LS
C
d
E
HEX2
A
T
13
LSQ-VEP-04PF
95
18.8
24,54
M40 * 3
S36
16,5
G1 / 2 NPT1 / 2
16
LSQ-VEP-06PF
98,8
19,5
27.04
M45 * 3
S36
20
G3 / 4 NPT3 / 4
19
LSQ-VEP-08PF
113,9
24
29,95
M50 * 3
S46
21
G1 NPT1
25
LSQ-VEP-10PF
123,5
24.8
36.05
M58 * 3
S55
21
G1-1 / 4 NPT1-1 / 4
31,5
LSQ-VEP-12PF
150
31,5
57
Tr80 * 4
S65
21
G1-1 / 2 NPT1-1 / 2



Tất cả các đầu nối thủy lực mặt phẳng không tràn chất lỏng LSQ-VEP Loại khóa ren 3




ISO
PHẦN KHÔNG
L
D
HEX1
HEX2
HEX3
T
13
LSQ-VEP-04
154,5
Φ49
S36
S46
S36
G1 / 2 NPT1 / 2
16
LSQ-VEP-06
164,3
Φ53,7
S41
S50
S36
G3 / 4 NPT3 / 4
19
LSQ-VEP-08
189.4
Φ58,8
S46
S55
S46
G1 NPT1
25
LSQ-VEP-10
207,2
Φ68,7
S55
S65
S55
G1-1 / 4 NPT1-1 / 4
31,5
LSQ-VEP-12
263,5
Φ92
S65
S85
S65
G1-1 / 2 NPT1-1 / 2
