Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | Tương thích với dòng GROMELLE 6000, khóa ren | WP: | Áp suất làm việc đến 10.000 psi (700 bar) |
|---|---|---|---|
| Vật liệu: | Thép carbon | Kích cỡ: | 1/4' - 1' |
| Chủ đề: | BSPP, BSPT, NPT, NPTF, SAE | Sự liên quan: | Vặn ốc |
| Điểm nổi bật: | Khớp nối trục vít loại Poppet áp suất cao,khớp nối ren 1/4'',khớp nối trục vít KZE-BA TGW |
||
KZE-BA, Dòng TGW, Áp suất cao, Loại Poppet, Khớp nối trục vít
Descripton:

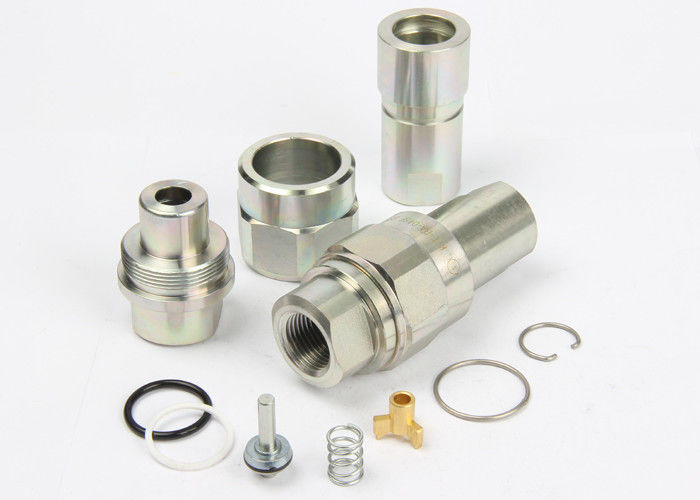

Khớp nối nhanh thủy lực kiểu khóa ren KZE-BA (thép)
Các ứng dụng
Tương thích với GROMELLE 6000 Series và HOLMBURY TGW.
Thông số kỹ thuật:
| Kích thước cơ thể (in) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Áp suất định mức (PSI) | 10000 | 10000 | 10000 | 8500 | 6000 |
| Dòng định mức (GPM) | 3 | 6 | 12 | 28 | 50 |
| Phạm vi nhiệt độ (con dấu std) | -20 ℃ đến + 120 ℃ | ||||
| Vật liệu làm kín tiêu chuẩn NBR | |||||
| PHẦN KHÔNG. | LS | D | HEX1 | A | T |
| KZE-BA-02SF | 58,9 | S32 | S19 | 13 | G1 / 4 NPT1 / 4 |
| KZE-BA-03SF | 66,5 | S36 | S22 | 16 | G3 / 8 NPT3 / 8 |
| KZE-BA-04SF | 76,5 | S41 | S27 | 18 | G1 / 2 NPT1 / 2 |
| KZE-BA-06SF | 89,5 | S50 | S35 | 20,5 | G3 / 4 NPT3 / 4 |
| KZE-BA-08SF | 105,5 | S65 | S41 | 20,5 | G1 NPT1 |
| PHẦN KHÔNG. | LP | C | HEX2 | A | T |
| KZE-BA-02PF | 36 | 12,5 | S19 | 13 | G1 / 4 NPT1 / 4 |
| KZE-BA-03PF | 40,5 | 16 | S22 | 16 | G3 / 8 NPT3 / 8 |
| KZE-BA-04PF | 49 | 17 | S27 | 18 | G1 / 2 NPT1 / 2 |
| KZE-BA-06PF | 56 | 19 | S35 | 20,5 | G3 / 4 NPT3 / 4 |
| KZE-BA-08PF | 66 | 22 | S41 | 20,5 | G1 NPT1 |
| PHẦN KHÔNG. | L | D | HEX1 | HEX2 | T |
| KZE-BA-02 | 72.3 | S32 | S19 | S19 | G1 / 4 NPT1 / 4 |
| KZE-BA-03 | 81,5 | S36 | S22 | S22 | G3 / 8 NPT3 / 8 |
| KZE-BA-04 | 98.3 | S41 | S27 | S27 | G1 / 2 NPT1 / 2 |
| KZE-BA-06 | 112.4 | S50 | S35 | S35 | G3 / 4 NPT3 / 4 |
| KZE-BA-08 | 132,9 | S65 | S41 | S41 | G1 NPT1 |
