Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tiêu chuẩn: | ISO 7241-1 series “B”, van poppet | WP: | Áp suất làm việc đến 2.000 psi (138 bar) |
---|---|---|---|
Vật chất: | thép không gỉ SS316 | Kích thước: | 1/8 '- 1' |
Chủ đề: | BSPP, BSPT, NPT, NPTF, SAE | Kết nối: | Khóa bóng |
Điểm nổi bật: | bộ ghép nối nhanh thủy lực,kết nối nhanh đường thủy lực |

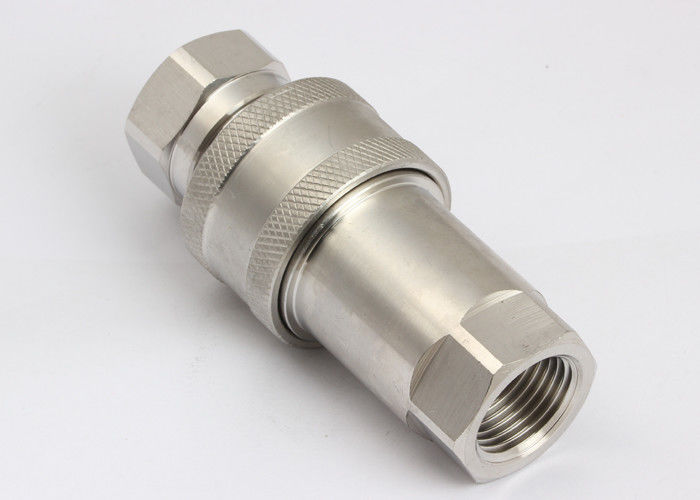

LSQ-S2SS Khớp nối nhanh thủy lực theo tiêu chuẩn ISO B, thép không gỉ SS316
Mô tả:
LSQ-S2-SS khớp nối nhanh thủy lực loại đóng (thép không gỉ 316)
Thông số kỹ thuật:
Kích thước cơ thể (in) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Áp suất định mức (PSI) | 2000 | 2000 | 1500 | 1500 | 1000 | 2000 |
Dòng định mức (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
Phạm vi nhiệt độ (con dấu std) -20 ℃ đến + 180 ℃ | ||||||
Vật liệu làm kín chân đế VITON |
Đặc điểm khớp nối LSQ-S2-SS Series:
1. Van poppet có sẵn để ngăn chặn rò rỉ không liên kết.
2. Van poppet tự động mở khi được ghép nối, trong áp suất làm việc định mức, để giữ cho dòng chảy nhanh chóng.
3. Cơ chế khóa bóng đáng tin cậy giữ các nửa giao phối lại với nhau.
4. Ổ cắm và phích cắm được gia công chính xác từ thanh rắn.
5. Dòng LSQ-S2-SS phù hợp với tiêu chuẩn của ISO 7241-B.
6. Tương thích với PARKER 60 Series, FASTER HNV Series, AEROQUIP FD45 Series và HANSEN HK Series
Hiệu suất: Chất lỏng thử nghiệm: Dầu-200SUS.1GPM = 3,78L / phút, 1PSID = 0,0069MPa.
Dòng LSQ-S2-SS (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
Ổ cắm
ISO | ĐỐI TÁC. | LS | ¢ D | HEX1 | A | T |
5 | LSQ-S2-SS-01SF | 50 | 24 | 17 | 10 | G1 / 8 NPT1 / 8 |
6,3 | LSQ-S2-SS-02SF | 58 | 28,5 | 19 | 13 | G1 / 4 NPT1 / 4 |
10 | LSQ-S2-SS-03SF | 65 | 35 | 24 | 13 | G3 / 8 NPT3 / 8 |
12,5 | LSQ-S2-SS-04SF | 73.4 | 42 | 30 | 17 | G1 / 2 NPT1 / 2 |
20 | LSQ-S2-SS-06SF | 92 | 54 | 36 | 22 | G3 / 4 NPT3 / 4 |
25 | LSQ-S2-SS-08SF | 103 | 65 | 41 | 23 | G1 NPT1 |
Phích cắm
ISO | ĐỐI TÁC. | LP | d | C | HEX2 | A | T |
5 | LSQ-S2-SS-01PF | 31 | 10,8 | 19 | 14 | 10 | G1 / 8 NPT1 / 8 |
6,3 | LSQ-S2-SS-02PF | 36 | 14,2 | 22.8 | 19 | 13 | G1 / 4 NPT1 / 4 |
10 | LSQ-S2-SS-03PF | 40 | 19 | 25 | 24 | 13 | G3 / 8 NPT3 / 8 |
12,5 | LSQ-S2-SS-04PF | 46,5 | 23,5 | 28 | 27 | 17 | G1 / 2 NPT1 / 2 |
20 | LSQ-S2-SS-06PF | 56 | 31,5 | 36 | 36 | 22 | G3 / 4 NPT3 / 4 |
25 | LSQ-S2-SS-08PF | 63 | 37,8 | 35,5 | 41 | 23 |
G1 "NPT1" |
Ghép đôi
ISO | ĐỐI TÁC. | L | ¢ D | HEX1 | HEX2 | T |
5 | LSQ-S2-SS-01 | 62,5 | 24 | 17 | 14 | G1 / 8 NPT1 / 8 |
6,3 | LSQ-S2-SS-02 | 72,2 | 28,5 | 19 | 19 | G1 / 4 NPT1 / 4 |
10 | LSQ-S2-SS-03 | 80,5 | 35 | 24 | 24 | G3 / 8 NPT3 / 8 |
12,5 | LSQ-S2-SS-04 | 91,5 | 42 | 30 | 27 | G1 / 2 NPT1 / 2 |
20 | LSQ-S2-SS-06 | 112,5 | 54 | 36 | 36 | G3 / 4 NPT3 / 4 |
25 | LSQ-S2-SS-08 | 126,5 | 65 | 41 | 41 | G1 NPT1 |
