Chủ đề đã khóa Loại có mặt phẳng Bộ ghép nối nhanh bằng thủy lực LSQ-VEP Mạ kẽm đen mạ kẽm

Trung Quốc Zhejiang Songqiao Pneumatic And Hydraulic CO., LTD. Chứng chỉ
Công ty chuyên nghiệp với dịch vụ tốt và chất lượng cao và uy tín cao.

—— Sandy

Tôi trò chuyện trực tuyến bây giờ

Chủ đề đã khóa Loại có mặt phẳng Bộ ghép nối nhanh bằng thủy lực LSQ-VEP Mạ kẽm đen mạ kẽm

large.img.alt
small.img.alt

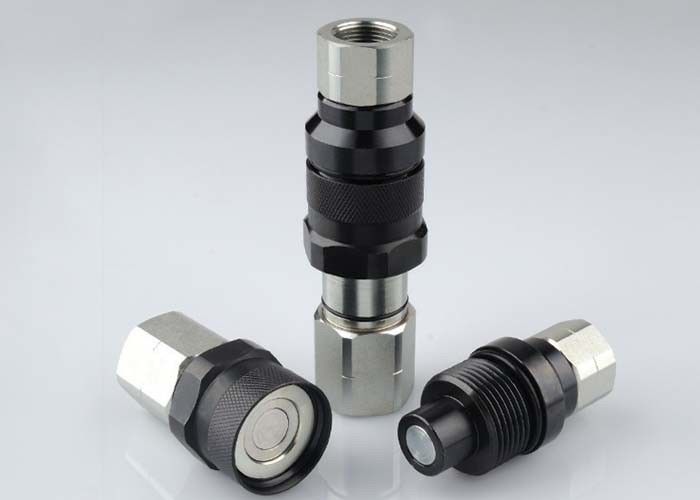

Hình ảnh lớn :  Chủ đề đã khóa Loại có mặt phẳng Bộ ghép nối nhanh bằng thủy lực LSQ-VEP Mạ kẽm đen mạ kẽm

Thông tin chi tiết sản phẩm:
Nguồn gốc: Ninh Ba, Trung Quốc (Đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: LSQ-VEP
Thanh toán:
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: negotiable
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng.
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng.
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Chi tiết sản phẩm
Tiêu chuẩn: Sê-ri ISO 16028, mặt phẳng WP: Áp suất làm việc đến 5.000 psi (345 bar)
Vật chất: Thép carbon Kích thước: 1/2 '- 1-1 / 2'
Chủ đề: BSPP, BSPT, NPT, NPTF, SAE Kết nối: Vặn ốc
Điểm nổi bật:

Bộ ghép nhanh thủy lực mặt phẳng

,

bộ ghép nhanh thủy lực mặt phẳng

LSQ-VEP, Mặt phẳng và ren đã khóa Khớp nối thủy lực loại bằng thép carbon, Chrome ba và mạ kẽm đen kẽm



Mô tả:



Các ứng dụng

Dòng LSQ-VEP được sử dụng rộng rãi trong các thiết bị công cộng dưới đây:

Thiết bị xây dựng có thể bảo vệ

Dụng cụ thủy lực

Xe cộ



Đặc trưng:

1, Thiết kế van mới, nó có thể chống lại thiệt hại do dòng chảy cao và áp lực của xung động mang lại hiệu suất nâng cao.

2, Thiết kế núm vú đặc biệt để kết nối dưới áp lực, cho phép kết nối và ngắt kết nối với áp suất dư cao.

3, Dòng LSQ-VEP sử dụng cơ chế khóa tay áo có ren, kết hợp với các chỉ nam phù hợp trên bộ ghép nối.Hai haves phải được xâu chuỗi thủ công với nhau từ kết nối.

4, xử lý mạ crom mới cung cấp hiệu suất chống gỉ tiên tiến

5, Các khớp nối dòng LSQ-VEP sử dụng van phẳng khi kết nối hoặc ngắt kết nối, Điều này có nghĩa là chỉ một lượng nhỏ chất lỏng có thể bị mất trong quá trình ngắt kết nối hoặc đưa không khí vào trong quá trình kết nối lại.

6, Vòng đệm ngoại quan BFT chống xì này được thiết kế để ngăn chặn sự nổ hoặc hư hỏng trong các điều kiện dịch vụ khắc nghiệt.

7, Tấm chắn bằng thép rắn được gia công tạo độ bền Tương thích với Dòng STCCHI VEP



Kích thước cơ thể (in)
1/2 (04)
5/8 (06)
3/4 (08)
1 (10)
1-1 / 2 (12)
Áp suất định mức (PSI)
7000
7000
7000
6000
5000
Dòng định mức (GPM)
12
28
50
88
152
Phạm vi nhiệt độ
-20 ℃ đến + 120 ℃
Vật liệu làm kín tiêu chuẩn NBR



Chất lỏng kiểm tra: Dầu-200SUS.1GPM = 3,78L / phút, 1PSID = 0,0069MPa

Chủ đề đã khóa Loại có mặt phẳng Bộ ghép nối nhanh bằng thủy lực LSQ-VEP Mạ kẽm đen mạ kẽm 0




ISO
PHẦN KHÔNG
LS
D
HEX1
HEX2
A
T
13
LSQ-VEP-04SF
103,5
Φ49
S36
S46
16,5
G1 / 2 NPT1 / 2
16
LSQ-VEP-06SF
114
Φ53,7
S41
S50
20
G3 / 4 NPT3 / 4
19
LSQ-VEP-08SF
133,5
Φ58,8
S46
S55
21
G1 NPT1
25
LSQ-VEP-10SF
145,2
Φ68,7
S55
S65
21
G1-1 / 4 NPT1-1 / 4
31,5
LSQ-VEP-12SF
187,5
Φ92
S65
S85
21
G1-1 / 2 NPT1-1 / 2



Chủ đề đã khóa Loại có mặt phẳng Bộ ghép nối nhanh bằng thủy lực LSQ-VEP Mạ kẽm đen mạ kẽm 1




ISO
PHẦN KHÔNG
LS
C
d
E
HEX2
A
T
13
LSQ-VEP-04PF
95
18.8
24,54
M40 * 3
S36
16,5
G1 / 2 NPT1 / 2
16
LSQ-VEP-06PF
98,8
19,5
27.04
M45 * 3
S36
20
G3 / 4 NPT3 / 4
19
LSQ-VEP-08PF
113,9
24
29,95
M50 * 3
S46
21
G1 NPT1
25
LSQ-VEP-10PF
123,5
24.8
36.05
M58 * 3
S55
21
G1-1 / 4 NPT1-1 / 4
31,5
LSQ-VEP-12PF
150
31,5
57
Tr80 * 4
S65
21
G1-1 / 2 NPT1-1 / 2



Chủ đề đã khóa Loại có mặt phẳng Bộ ghép nối nhanh bằng thủy lực LSQ-VEP Mạ kẽm đen mạ kẽm 2




ISO
PHẦN KHÔNG
L
D
HEX1
HEX2
HEX3
T
13
LSQ-VEP-04
154,5
Φ49
S36
S46
S36
G1 / 2 NPT1 / 2
16
LSQ-VEP-06
164,3
Φ53,7
S41
S50
S36
G3 / 4 NPT3 / 4
19
LSQ-VEP-08
189.4
Φ58,8
S46
S55
S46
G1 NPT1
25
LSQ-VEP-10
207,2
Φ68,7
S55
S65
S55
G1-1 / 4 NPT1-1 / 4
31,5
LSQ-VEP-12
263,5
Φ92
S65
S85
S65
G1-1 / 2 NPT1-1 / 2
