Chi tiết sản phẩm
Nguồn gốc: Ninh Ba, Trung Quốc (Đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: LSQ-S7
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: có thể đàm phán
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng.
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng.
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Tiêu chuẩn: |
Tương thích với dòng cupla NITTO HSP, van poppet |
WP: |
Áp suất làm việc đến 5.000 psi (345 bar) |
Vật liệu: |
Thép carbon |
Kích thước: |
1/4' - 1' |
Sợi: |
BSPP, BSPT, NPT, NPTF, SAE |
Kết nối: |
khóa bóng |
Tiêu chuẩn: |
Tương thích với dòng cupla NITTO HSP, van poppet |
WP: |
Áp suất làm việc đến 5.000 psi (345 bar) |
Vật liệu: |
Thép carbon |
Kích thước: |
1/4' - 1' |
Sợi: |
BSPP, BSPT, NPT, NPTF, SAE |
Kết nối: |
khóa bóng |

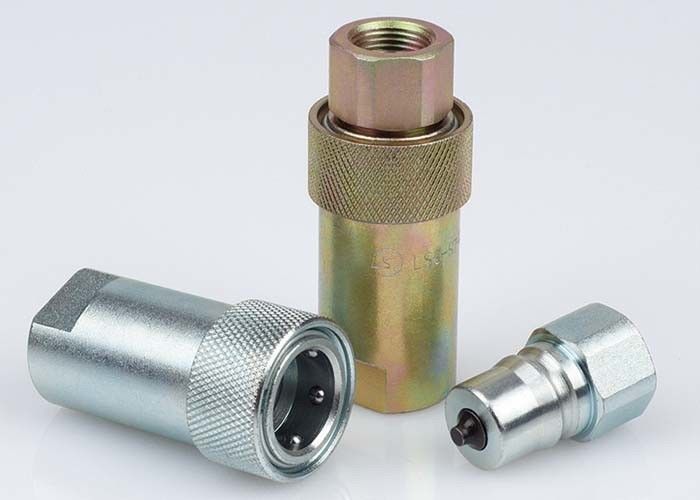

LSQ-S7 Nitto HSP Loại cupla, Khớp nối thủy lực bằng thép carbon, Chrome ba
Mô tả:
LSQ-S7 khớp nối nhanh thủy lực kiểu đóng (thép)
Ứng dụng: Dòng LSQ-S7 mang đến cho ngành công nghiệp một thiết kế đã được kiểm chứng để sử dụng trên thiết bị xây dựng, thiết bị lâm nghiệp, máy nông nghiệp, công cụ dầu, máy nhà máy thép và các ứng dụng thủy lực đòi hỏi khác.
Thông số kỹ thuật
| Kích thước cơ thể (in) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Áp suất định mức (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Dòng định mức (GPM) | 3 | 6 | 12 | 28 | 50 |
| Phạm vi nhiệt độ (con dấu std) | -20 ℃ đến + 100 ℃ | ||||
| Vật liệu con dấu tiêu chuẩn | NBR | ||||
Đặc điểm khớp nối LSQ-S7 Series:
1. Van poppet có sẵn để ngăn rò rỉ không kết nối.
2. Van poppet tự động mở khi được ghép nối, trong phạm vi áp suất làm việc định mức, để giữ cho dòng chảy nhanh chóng.
3. Các bộ phận quan trọng được làm cứng để tăng độ bền.
4. Cơ chế khóa bóng đáng tin cậy giữ các nửa giao phối lại với nhau.
5. Ổ cắm và phích cắm được gia công chính xác từ thanh rắn.
6. Tương thích với Sê-ri bộ ghép nối NITTO HSP.
Hiệu suất: Chất lỏng kiểm tra: Dầu-200SUS, 1GPM = 3,78L / phút, 1PSID = 0,0069MPa.
Dòng LSQ-S7 (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
Ổ cắm
| ĐỐI TÁC. | LS | ￠ D | HEX1 | A | T |
| LSQ-S7-02SF | 53.4 | 28,5 | 19 | 12,5 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03SF | 60.4 | 33 | 23 | 14 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04SF | 72 | 43,5 | 35 | 18 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06SF | 72 | 43,5 | 35 | 18 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08SF | 93 | 58,2 | 46 | 22 | G1 NPT1 |
Phích cắm
| ĐỐI TÁC. | LP | C | HEX2 | A | T |
| LSQ-S7-02PF | 36 | 17,5 | 19 | 12 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03PF | 38 | 22,5 | 23 | 13 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04PF | 50 | 27,5 | 32 | 16 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06PF | 50 | 27,5 | 32 | 18 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Khớp nối
| ĐỐI TÁC. | L | ￠ D | HEX1 | HEX2 | T |
| LSQ-S7-02 | 72,5 | 28,5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03 | 76,5 | 33 | 23 | 23 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04 | 95 | 43,5 | 35 | 32 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06 | 95 | 43,5 | 35 | 32 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08 | 119,2 | 58,2 | 46 | 41 | G1 NPT1 |
