Chi tiết sản phẩm
Nguồn gốc: Ningbo, Trung Quốc (đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: LSQ-RD
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: có thể đàm phán
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Tiêu chuẩn: |
Tương thích với Dòng NITTO TSP |
WP: |
Áp suất làm việc lên đến 1000 psi (69 bar) |
Vật liệu: |
Đồng thau hoặc SS304 |
Kích thước: |
1/8"-1/2" |
Sợi: |
BSPP, BSPT, NPT, NPTF, SAE |
Kết nối: |
khóa bóng |
Tiêu chuẩn: |
Tương thích với Dòng NITTO TSP |
WP: |
Áp suất làm việc lên đến 1000 psi (69 bar) |
Vật liệu: |
Đồng thau hoặc SS304 |
Kích thước: |
1/8"-1/2" |
Sợi: |
BSPP, BSPT, NPT, NPTF, SAE |
Kết nối: |
khóa bóng |

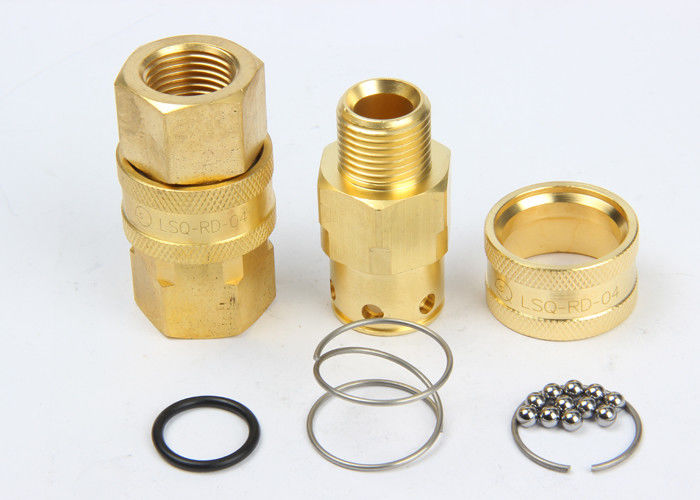

LSQ-RD, Dòng chảy cao, Cấu trúc không van, Trao đổi với NITTO TSP, Khớp nối thủy lực bằng đồng thau hoặc SS304
Mô tả:
Thông số kỹ thuật:
| Kích thước cơ thể (in) | 1/8 | 1/4 | 3/8 | 1/2 |
| Tỷ lệ áp suất (PSI) | ||||
| Đồng thau Cplr / Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr / Npl | 2000 | 2000 | 1500 | 1500 |
| Dòng định mức (GPM) | 3 | 6 | 12 | 12 |
| Phạm vi nhiệt độ (con dấu std) | -20 ℃ đến + 120 ℃ | |||
Các tính năng LSQ-RD:
1. Lỗ khoan trơn, mở, không có đường viền ở cả hai nửa giúp giảm áp suất tối thiểu và cho phép dễ dàng xếp hàng trong các ứng dụng sử dụng cùng một đường cho nhiều phương tiện
2. Các đầu nối và núm LSQ-RD được gia công từ nguyên liệu thanh rắn cung cấp khớp nối chất lượng và bền.
3. Núm LSQ-RD có sẵn bằng đồng thau và thép không gỉ 304 làm vật liệu sản phẩm tiêu chuẩn.
4. Núm LSQ-RD có sẵn bằng thép không gỉ 304, đồng thau.
5. LSQ-RD là một khớp nối "hoán đổi" vì kích thước và chức năng có thể hoán đổi với các khớp nối tương tự do các nhà sản xuất khác chế tạo.
6. Tương thích với NITTO TSP Series.
Hiệu suất: Chất lỏng thử nghiệm: Dầu-200SUS, 1GPM = 3,78L / phút, 1PSID = 0,0069MPa
LSQ-RD series (1/8 ", 1/4", 3/8 ", 1/2") Ổ cắm
| PHẦN KHÔNG. | LS | ￠ D | HEX1 | A | T |
| LSQ-RD-01SF | 27 | 17,5 | 14 | 9 | ZG1 / 8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1 / 4 |
| LSQ-RD-03SF | 35,8 | 28.3 | 23 | 13 | ZG3 / 8 |
| LSQ-RD-04SF | 42,6 | 35 | 29 | 17 | ZG1 / 2 |
| LSQ-RD-06SF | 49,5 | 41 | 36 | 18 | ZG3 / 4 |
| LSQ-RD-08SF | 59.3 | 57,8 | 50 | 22 | ZG1 |
| PHẦN KHÔNG. | LS | ￠ D | HEX1 | A | T |
| LSQ-RD-01SM | 30 | 17,5 | 14 | 9 | ZG1 / 8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1 / 4 |
| LSQ-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3 / 8 |
| LSQ-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1 / 2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3 / 4 |
| LSQ-RD-08SM | 67.3 | 57,8 | 50 | 22 | ZG1 |
Phích cắm
| PHẦN KHÔNG. | LP | C | HEX2 | A | T |
| LSQ-RD-01PF | 26 | 15,5 | 14 | 9 | ZG1 / 8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1 / 4 |
| LSQ-RD-03PF | 38 | 21,2 | 21 | 13 | ZG3 / 8 |
| LSQ-RD-04PF | 45 | 24,5 | 29 | 17 | ZG1 / 2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3 / 4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| PHẦN KHÔNG. | LP | C | HEX1 | A | T |
| LSQ-RD-01PM | 32 | 15,5 | 12 | 9 | ZG1 / 8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1 / 4 |
| LSQ-RD-03PM | 43 | 21,2 | 19 | 13 | ZG3 / 8 |
| LSQ-RD-04PM | 52 | 24,5 | 23 | 17 | ZG1 / 2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3 / 4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
