Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | Tương thích với dòng cupla NITTO HSP, van poppet | WP: | Áp suất làm việc đến 5.000 psi (345 bar) |
|---|---|---|---|
| Vật liệu: | Thép carbon | Kích cỡ: | 1/4' - 1' |
| Chủ đề: | BSPP, BSPT, NPT, NPTF, SAE | Sự liên quan: | khóa bóng |
| Điểm nổi bật: | Khớp nối thủy lực nhanh LSQ-S7,Đầu nối thủy lực nhả nhanh 1'',Đầu nối thủy lực nhả nhanh 1/4'' |
||

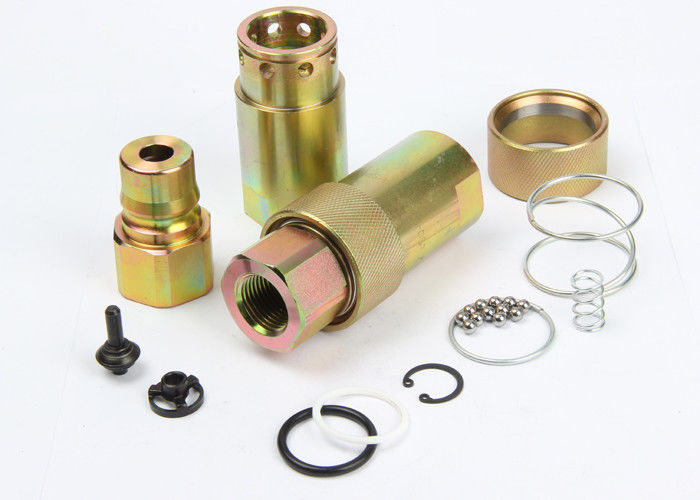

LSQ-S7 Nitto HSP Loại cupla, Khớp nối thủy lực bằng thép carbon, Chrome ba
Mô tả:
LSQ-S7 khớp nối nhanh thủy lực kiểu đóng (thép)
Ứng dụng: Dòng LSQ-S7 mang đến cho ngành công nghiệp một thiết kế đã được chứng minh để sử dụng trên thiết bị xây dựng, thiết bị lâm nghiệp, máy nông nghiệp, công cụ dầu, máy nhà máy thép và các ứng dụng thủy lực đòi hỏi khác.
Thông số kỹ thuật
| Kích thước cơ thể (in) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Áp suất định mức (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Dòng định mức (GPM) | 3 | 6 | 12 | 28 | 50 |
| Phạm vi nhiệt độ (con dấu std) | -20 ℃ đến + 100 ℃ | ||||
| Vật liệu con dấu tiêu chuẩn | NBR | ||||
Đặc điểm khớp nối LSQ-S7 Series:
Tương thích với Sê-ri bộ ghép nối NITTO HSP.
Hiệu suất: Chất lỏng thử nghiệm: Dầu-200SUS, 1GPM = 3,78L / phút, 1PSID = 0,0069MPa.
Dòng LSQ-S7 (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
Ổ cắm
| ĐỐI TÁC. | LS | ￠ D | HEX1 | A | T |
| LSQ-S7-02SF | 53.4 | 28,5 | 19 | 12,5 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03SF | 60.4 | 33 | 23 | 14 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04SF | 72 | 43,5 | 35 | 18 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06SF | 72 | 43,5 | 35 | 18 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08SF | 93 | 58,2 | 46 | 22 | G1 NPT1 |
Phích cắm
| ĐỐI TÁC. | LP | C | HEX2 | A | T |
| LSQ-S7-02PF | 36 | 17,5 | 19 | 12 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03PF | 38 | 22,5 | 23 | 13 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04PF | 50 | 27,5 | 32 | 16 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06PF | 50 | 27,5 | 32 | 18 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Khớp nối
| ĐỐI TÁC. | L | ￠ D | HEX1 | HEX2 | T |
| LSQ-S7-02 | 72,5 | 28,5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03 | 76,5 | 33 | 23 | 23 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04 | 95 | 43,5 | 35 | 32 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06 | 95 | 43,5 | 35 | 32 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08 | 119,2 | 58,2 | 46 | 41 | G1 NPT1 |
