Chi tiết sản phẩm
Nguồn gốc: Ninh Ba, Trung Quốc (Đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: LSQ-FF
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: có thể đàm phán
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng.
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng.
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Tiêu chuẩn: |
Sê-ri ISO 16028, mặt phẳng |
WP: |
Áp suất làm việc đến 5.000 psi (345 bar) |
Vật liệu: |
Thép carbon |
Kích cỡ: |
1/4' - 2' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |
Tiêu chuẩn: |
Sê-ri ISO 16028, mặt phẳng |
WP: |
Áp suất làm việc đến 5.000 psi (345 bar) |
Vật liệu: |
Thép carbon |
Kích cỡ: |
1/4' - 2' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |

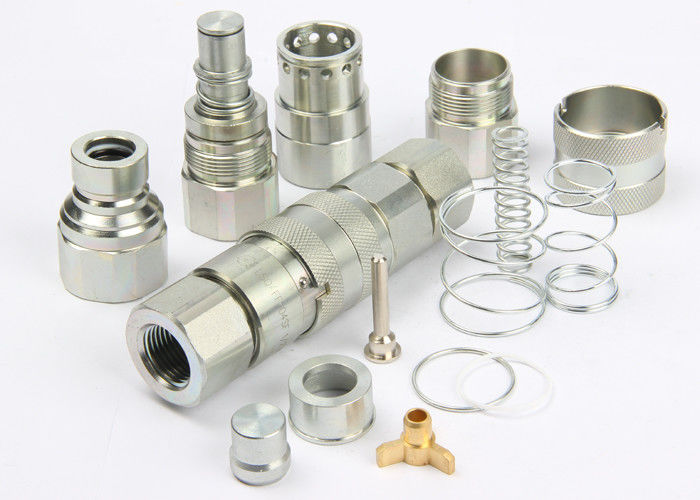

LSQ-FF, ISO16028, Mặt phẳng, Loại có rãnh không tràn Khớp nối nhanh bằng thép carbon, Chrome ba
Các ứng dụng:
• Phần đính kèm của bộ nạp trượt
• Dụng cụ thủy lực
| Kích thước cơ thể (in) | 1/4 (02) | 3/8 (03) | 1/2 (04) | 5/8 (06) | 3/4 (08) | 1 (10) | 1-1 / 2 (12) | 2 (16) |
| Áp suất định mức (PSI) | 5000 | 4350 |
4350 |
3625 | 3625 | 3000 | 3000 | 3000 |
| Dòng định mức (GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| Tràn (ML) | 0,006 | 0,012 | 0,02 | 0,026 | 0,032 | 0,035 | 0,05 | 0,1 |
| (tối đa mỗi lần ngắt kết nối) | ||||||||
| Phạm vi nhiệt độ | -20 ℃ đến + 120 ℃ | |||||||
| Svật liệu niêm phong tiêu chuẩn NBR | ||||||||
ƯU ĐIỂM
1, Mặt giao phối phẳng dễ dàng được lau sạch để ngăn chặn sự xâm nhập của các chất gây ô nhiễm.
? 2, Đường dẫn dòng bên trong được sắp xếp hợp lý giảm thiểu sự sụt giảm áp suất.
3,? Thiết kế chống tràn tránh thất thoát chất lỏng trong quá trình kết nối và ngắt kết nối.
4, Không có không khí xâm nhập trong quá trình kết nối.
5, Khóa tay áo ngăn ngừa tình trạng ngắt kết nối ngẫu nhiên.
? 6, Dòng chảy hai chiều.
7, Dòng LSQ-FF phù hợp với tiêu chuẩn ISO16028.
8, Tương thích với Dòng PARKER FEM, Dòng STUCCHI FIRG, Dòng AEROQUIP FD89 và Dòng HANSEN FF.
| ISO | PHẦN KHÔNG | LS | D | HEX1 | A | T |
| 6,3 | LSQ-FF-02SF | 58,2 | 28 | 20 | 14 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-FF-03SF | 68,2 | 32 | 24 | 14 | G3 / 8 NPT3 / 8 |
| 10 | LSQ-FF-03SF | 72,2 | 32 | 27 | 18 | G1 / 2 NPT1 / 2 |
| 12,5 | LSQ-FF-04SF | 75 | 38 | 32 | 18 | G1 / 2 NPT1 / 2 |
| 12,5 | LSQ-FF-04SF | 79 | 38 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 16 | LSQ-FF-06SF | 80 | 42 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08SF | 99,8 | 48 | 41 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08SF | 99,8 | 48 | 41 | 23,5 | G1 NPT1 |
| 25 | LSQ-FF-10SF | 111,5 | 56 | 55 | 24 | G1-1 / 4 NPT1-1 / 4 |
| - | LSQ-FF-12SF | 150 | 79,5 | 65 | 30 | G1-1 / 2 NPT1-1 / 2 |
| - | LSQ-FF-16SF | 167 | 98,5 | 85 | 31 | G2 NPT2 |
| ISO | PHẦN KHÔNG | LP | d | C | HEX2 | A | T |
| 6,3 | LSQ-FF-02PF | 49,2 | 16.1 | 15,2 | 20 | 14 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-FF-03PF | 55,8 | 19,7 | 19,5 | 24 | 14 | G3 / 8 NPT3 / 8 |
| 10 | LSQ-FF-03PF | 59,8 | 19,7 | 19,5 | 27 | 18 | G1 / 2 NPT1 / 2 |
| 12,5 | LSQ-FF-04PF | 72 | 24,5 | 21,6 | 32 | 18 | G1 / 2 NPT1 / 2 |
| 12,5 | LSQ-FF-04PF | 76 | 24,5 | 21,6 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 16 | LSQ-FF-06PF | 75,5 | 27 | 21,6 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08PF | 93,8 | 30 | 29 | 41 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08PF | 93,8 | 30 | 29 | 41 | 23,5 | G1 NPT1 |
| 25 | LSQ-FF-10PF | 90 | 36 | 34 | 55 | 24 | G1-1 / 4 NPT1-1 / 4 |
| - | LSQ-FF-12PF | 112 | 57 | 38 | 65 | 30 | G1-1 / 2 NPT1-1 / 2 |
| - | LSQ-FF-16PF | 123,9 | 73 | 40,5 | 75 | 31 | G2 NPT2 |
| ISO | PHẦN KHÔNG | L | D | HEX1 | HEX2 | T |
| 6,3 | LSQ-FF-02 | 96,2 | 28 | 20 | 20 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-FF-03 | 108.4 | 32 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 10 | LSQ-FF-03 | 116,4 | 32 | 27 | 27 | G1 / 2 NPT1 / 2 |
| 12,5 | LSQ-FF-04 | 129,3 | 38 | 32 | 32 | G1 / 2 NPT1 / 2 |
| 12,5 | LSQ-FF-04 | 137.3 | 38 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 16 | LSQ-FF-06 | 138 | 42 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G1 NPT1 |
| 25 | LSQ-FF-10 | 178 | 56 | 55 | 55 | G1-1 / 4 NPT1-1 / 4 |
| - | LSQ-FF-12 | 233,4 | 79,5 | 65 | 65 | G1-1 / 2 NPT1-1 / 2 |
| - | LSQ-FF-16 | 251,7 | 98,5 | 85 | 75 | G2 NPT2 |
