Chi tiết sản phẩm
Nguồn gốc: Ninh Ba, Trung Quốc (Đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: LSQ-FF
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: có thể đàm phán
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng.
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng.
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Tiêu chuẩn: |
Sê-ri ISO 16028, mặt phẳng |
WP: |
Áp suất làm việc đến 5.000 psi (345 bar) |
Vật liệu: |
Thép carbon |
Kích cỡ: |
1/4' - 2' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |
Tiêu chuẩn: |
Sê-ri ISO 16028, mặt phẳng |
WP: |
Áp suất làm việc đến 5.000 psi (345 bar) |
Vật liệu: |
Thép carbon |
Kích cỡ: |
1/4' - 2' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |

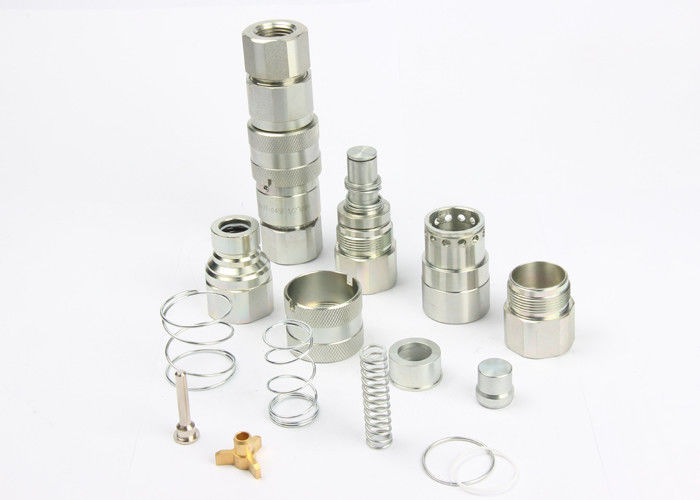

LSQ-FF, ISO16028, Mặt phẳng, Khớp nối nhanh thủy lực kiểu van không tràn, Dòng Parker FEM / FEC
Các ứng dụng:
• Phần đính kèm của bộ nạp trượt
• Dụng cụ thủy lực
| Kích thước cơ thể (in) | 1/4 (02) | 3/8 (03) | 1/2 (04) | 5/8 (06) | 3/4 (08) | 1 (10) | 1-1 / 2 (12) | 2 (16) |
| Áp suất định mức (PSI) | 5000 | 4350 |
4350 |
3625 | 3625 | 3000 | 3000 | 3000 |
| Dòng định mức (GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| Tràn (ML) | 0,006 | 0,012 | 0,02 | 0,026 | 0,032 | 0,035 | 0,05 | 0,1 |
| (tối đa mỗi lần ngắt kết nối) | ||||||||
| Phạm vi nhiệt độ | -20 ℃ đến + 120 ℃ | |||||||
| Svật liệu niêm phong tiêu chuẩn NBR | ||||||||
• Mặt phẳng dễ làm sạch, giúp giảm tạp nhiễm vào mạch thủy lực.
• Giảm thiểu thất thoát chất lỏng trong quá trình kết nối / ngắt kết nối, giảm thất thoát chất lỏng ra môi trường.
• Giảm thiểu không khí trong quá trình kết nối / ngắt kết nối, tăng cường chức năng chính xác của mạch.
• Dòng chảy tuyến tính giảm nhiễu loạn bên trong và sụt áp, duy trì hiệu suất mạch trong toàn bộ hệ thống.
• Chịu được áp lực xung động tốt.
• Thiết kế mỏng nhỏ gọn.
• An toàn và đơn giản để sử dụng.
• Dòng LSQ-FF phù hợp với tiêu chuẩn ISO16028.
• Tương thích với Dòng PARKER FEM, Dòng STUCCHI FIRG, Dòng AEROQUIP FD89 và Dòng HANSEN FF.
| ISO | PHẦN KHÔNG | LS | D | HEX1 | A | T |
| 6,3 | LSQ-FF-02SF | 58,2 | 28 | 20 | 14 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-FF-03SF | 68,2 | 32 | 24 | 14 | G3 / 8 NPT3 / 8 |
| 10 | LSQ-FF-03SF | 72,2 | 32 | 27 | 18 | G1 / 2 NPT1 / 2 |
| 12,5 | LSQ-FF-04SF | 75 | 38 | 32 | 18 | G1 / 2 NPT1 / 2 |
| 12,5 | LSQ-FF-04SF | 79 | 38 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 16 | LSQ-FF-06SF | 80 | 42 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08SF | 99,8 | 48 | 41 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08SF | 99,8 | 48 | 41 | 23,5 | G1 NPT1 |
| 25 | LSQ-FF-10SF | 111,5 | 56 | 55 | 24 | G1-1 / 4 NPT1-1 / 4 |
| - | LSQ-FF-12SF | 150 | 79,5 | 65 | 30 | G1-1 / 2 NPT1-1 / 2 |
| - | LSQ-FF-16SF | 167 | 98,5 | 85 | 31 | G2 NPT2 |
| ISO | PHẦN KHÔNG | LP | d | C | HEX2 | A | T |
| 6,3 | LSQ-FF-02PF | 49,2 | 16.1 | 15,2 | 20 | 14 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-FF-03PF | 55,8 | 19,7 | 19,5 | 24 | 14 | G3 / 8 NPT3 / 8 |
| 10 | LSQ-FF-03PF | 59,8 | 19,7 | 19,5 | 27 | 18 | G1 / 2 NPT1 / 2 |
| 12,5 | LSQ-FF-04PF | 72 | 24,5 | 21,6 | 32 | 18 | G1 / 2 NPT1 / 2 |
| 12,5 | LSQ-FF-04PF | 76 | 24,5 | 21,6 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 16 | LSQ-FF-06PF | 75,5 | 27 | 21,6 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08PF | 93,8 | 30 | 29 | 41 | 22 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08PF | 93,8 | 30 | 29 | 41 | 23,5 | G1 NPT1 |
| 25 | LSQ-FF-10PF | 90 | 36 | 34 | 55 | 24 | G1-1 / 4 NPT1-1 / 4 |
| - | LSQ-FF-12PF | 112 | 57 | 38 | 65 | 30 | G1-1 / 2 NPT1-1 / 2 |
| - | LSQ-FF-16PF | 123,9 | 73 | 40,5 | 75 | 31 | G2 NPT2 |
| ISO | PHẦN KHÔNG | L | D | HEX1 | HEX2 | T |
| 6,3 | LSQ-FF-02 | 96,2 | 28 | 20 | 20 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-FF-03 | 108.4 | 32 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 10 | LSQ-FF-03 | 116,4 | 32 | 27 | 27 | G1 / 2 NPT1 / 2 |
| 12,5 | LSQ-FF-04 | 129,3 | 38 | 32 | 32 | G1 / 2 NPT1 / 2 |
| 12,5 | LSQ-FF-04 | 137.3 | 38 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 16 | LSQ-FF-06 | 138 | 42 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G3 / 4 NPT3 / 4 |
| 19 | LSQ-FF-08 | 172.1 | 48 | 41 | 41 | G1 NPT1 |
| 25 | LSQ-FF-10 | 178 | 56 | 55 | 55 | G1-1 / 4 NPT1-1 / 4 |
| - | LSQ-FF-12 | 233,4 | 79,5 | 65 | 65 | G1-1 / 2 NPT1-1 / 2 |
| - | LSQ-FF-16 | 251,7 | 98,5 | 85 | 75 | G2 NPT2 |
