Chi tiết sản phẩm
Nguồn gốc: Ninh Ba, Trung Quốc (Đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: LSQ-DL / DLD
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: có thể đàm phán
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng.
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng.
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Tiêu chuẩn: |
Sê-ri ISO 16028, mặt phẳng |
WP: |
Áp suất làm việc lên tới 4.350 psi (300 bar) |
Vật liệu: |
Thép carbon |
Kích thước: |
3/8' - 1/2' |
Sợi: |
BSPP, BSPT, NPT, NPTF, SAE |
Kết nối: |
khóa bóng |
Tiêu chuẩn: |
Sê-ri ISO 16028, mặt phẳng |
WP: |
Áp suất làm việc lên tới 4.350 psi (300 bar) |
Vật liệu: |
Thép carbon |
Kích thước: |
3/8' - 1/2' |
Sợi: |
BSPP, BSPT, NPT, NPTF, SAE |
Kết nối: |
khóa bóng |

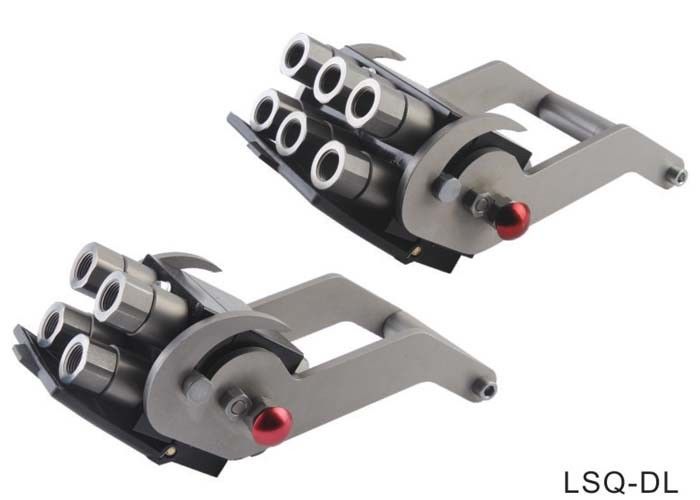

LSQ-DL / DLD, ISO16028, Khớp nối thủy lực loại nhiều khớp nối bằng thép cacbon, Kết nối dưới áp lực, Kẽm Nickle Plat
Mô tả:
LSQ-DL / DLD có cấu trúc nhỏ gọn, nhiều khớp nối bằng tay cung cấp nhiều giải pháp cho bất kỳ ứng dụng nào yêu cầu kết nối và ngắt kết nối của một số thủy lực.Lên đến 6 đường dây có thể được kết nối và ngắt kết nối đồng thời bằng một chuyển động an toàn, đơn giản và nhanh chóng, đòi hỏi ít nỗ lực.Tất cả các dòng có thể có cùng kích thước hoặc mỗi dòng có thể khác với những dòng khác tùy theo ứng dụng.
CÁC TÍNH NĂNG VÀ LỰA CHỌN KỸ THUẬT
Khả năng thay thế cho nhau: Tiêu chuẩn nội bộ Songqiao
Kết nối cơ học: Cam trong và chốt khóa
Hệ thống kết nối: Xoay đòn bẩy
Hệ thống ngắt kết nối: Xoay đòn bẩy
Vật liệu xây dựng và xử lý bề mặt:
Tấm thân bằng hợp kim nhôm oxy hóa
Cam và chốt bằng thép carbon có độ bền cao được xử lý nhiệt đặc biệt.
Các thành phần khác bằng thép cacbon có mạ kẽm hoặc xử lý niken kẽm.
CÁCH SỬ DỤNG
KẾT NỐI:
Trước khi ghép nối, hãy làm sạch bề mặt giao phối bằng phẳng của các khớp nối để tránh làm bẩn mạch điện.
Chèn các chân hướng dẫn của đa nhân di động
trong các lỗ của ghép nối cố định và di chuyển nửa di động cho đến khi mặt tiếp xúc của các khớp nối tiếp xúc (hình 1).
Thao tác trên tay cầm xoay cần gạt theo hướng của đa điểm cố định (hình 2).
Tiếp tục xoay cho đến khi khóa an toàn tự động hoạt động (hình 3).
Bây giờ đa nhân đã được ghép nối và sẵn sàng hoạt động.Trong trường hợp kết nối với áp suất dư trong mạch, lực lớn nhất chỉ cần thiết cho một phần ba cuối cùng của mối nối.
ĐỂ NGẮT KẾT NỐI
Nhấn nút an toàn màu đỏ, đồng thời tác động lên tay cầm, xoay cần theo hướng của đa điểm di động (hình 4).
Tiếp tục xoay cho đến khi các đòn bẩy dừng lại (hình 5)
Bây giờ đa nhân không được ghép đôi và có thể kéo một nửa di động ra (hình 6).
Khi bộ ghép nối cố định được lắp lộn ngược, bộ ghép nối di động phải được hỗ trợ để tránh nó rơi xuống gây hư hỏng.
Trong trường hợp ngắt kết nối với áp suất dư trong mạch, lực lớn nhất chỉ cần thiết cho một phần ba đầu tiên của lần ngắt kết nối.
| Kích thước cơ thể (in) | 3/8 | 1/2 |
| Áp suất định mức (PSI) | 4350 | 4350 |
| Dòng định mức (GPM) | 6 | 12 |
| Phạm vi nhiệt độ (con dấu std) | -20 ℃ đến + 120 ℃ | |
| Vật liệu con dấu tiêu chuẩn | NBR | |
| KÍCH THƯỚC | ĐỐI TÁC. | A | B | C | D | E | F | G | H |
| 6 * 12 (12,5) | LSQ-DL6-04 | 179,5 | 255 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 4 * 12 (12,5) | LSQ-DL4-04 | 135.3 | 255 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 2 * 12 (12,5) | LSQ-DL2-04 | 123 | 255 | 55 | 30 | 110 | 90.4 | 47.3 | 30 |
| 6 * 3/8 (10) | LSQ-DL6-03 | 160,5 | 255 | 50 | 25 | 110 | 86,5 | 84,8 | 28 |
| 4 * 3/8 (10) | LSQ-DL4-03 | 123 | 255 | 50 | 25 | 110 | 88,5 | 47.3 | 28 |
| 2 * 3/8 (10) | LSQ-DL2-03 | 123 | 255 | 50 | 25 | 110 | 88,5 | 47.3 | 28 |
| KÍCH THƯỚC | ĐỐI TÁC. | A | B | C | D | E | F | G | H |
| 6 * 12 (12,5) | LSQ-DLD6-04 | 179,5 | 314 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 4 * 12 (12,5) | LSQ-DLD4-04 | 135.3 | 314 | 55 | 30 | 110 | 90.4 | 50 | 30 |
| 2 * 12 (12,5) | LSQ-DLD2-04 | 123 | 314,5 | 55 | 30 | 110 | 90.4 | 47.3 | 30 |
| 6 * 3/8 (10) | LSQ-DLD6-03 | 160,5 | 314,5 | 50 | 25 | 110 | 86,5 | 84,8 | 28 |
| 4 * 3/8 (10) | LSQ-DLD4-03 | 123 | 314,5 | 50 | 25 | 110 | 88,5 | 47.3 | 28 |
| 2 * 3/8 (10) | LSQ-DLD2-03 | 123 | 314,5 | 50 | 25 | 110 | 88,5 | 47.3 | 28 |
CÀI ĐẶT:
Cố định đa điểm cố định trên máy bằng các vít cố định như được chỉ ra trong hình vẽ dưới đây.
| KÍCH THƯỚC | ĐỐI TÁC. | T | HEX1 | L | LS | B | E |
| 6 * 12 (12,5) | LSQ-DL6-04 | G1 / 2 | S32 | 144,5 | 74,9 | 255 | 110 |
| 4 * 12 (12,5) | LSQ-DL4-04 | G1 / 2 | S32 | 100,3 | 74,9 | 255 | 110 |
| 2 * 12 (12,5) | LSQ-DL2-04 | G1 / 2 | S32 | 88 | 74,9 | 255 | 110 |
| 6 * 3/8 (10) | LSQ-DL6-03 | G3 / 8 | S24 | 125,5 | 68 | 255 | 110 |
| 4 * 3/8 (10) | LSQ-DL4-03 | G3 / 8 | S24 | 88 | 68 | 255 | 110 |
| 2 * 3/8 (10) | LSQ-DL2-03 | G3 / 8 | S24 | 88 | 68 | 255 | 110 |
| KÍCH THƯỚC | ĐỐI TÁC. | T | HEX1 | L | LS | Tôi | E |
| 6 * 12 (12,5) | LSQ-DLD6-04 | G1 / 2 | S32 | 144,5 | 74,9 | 314,5 | 110 |
| 4 * 12 (12,5) | LSQ-DLD4-04 | G1 / 2 | S32 | 100,3 | 74,9 | 314,5 | 110 |
| 2 * 12 (12,5) | LSQ-DLD2-04 | G1 / 2 | S32 | 88 | 74,9 | 314,5 | 110 |
| 6 * 3/8 (10) | LSQ-DLD6-03 | G3 / 8 | S24 | 125,5 | 68 | 314,5 | 110 |
| 4 * 3/8 (10) | LSQ-DLD4-03 | G3 / 8 | S24 | 88 | 68 | 314,5 | 110 |
| 2 * 3/8 (10) | LSQ-DLD2-03 | G3 / 8 | S24 | 88 | 68 | 314,5 | 110 |
| KÍCH THƯỚC | ĐỐI TÁC. | T | HEX2 | L | LP | M | F | D |
| 6 * 12 (12,5) | LSQ-DL6-04 | G1 / 2 | S32 | 144,5 | 95,8 | 83 | 90.4 | 24,54 |
| 4 * 12 (12,5) | LSQ-DL4-04 | G1 / 2 | S32 | 100,3 | 95,8 | 83 | 90.4 | 24,54 |
| 2 * 12 (12,5) | LSQ-DL2-04 | G1 / 2 | S32 | 88 | 95,8 | 83 | 90.4 | 24,54 |
| 6 * 3/8 (10) | LSQ-DL6-03 | G3 / 8 | S24 | 125,5 | 78 | 83 | 86,5 | 19,75 |
| 4 * 3/8 (10) | LSQ-DL4-03 | G3 / 8 | S24 | 88 | 78 | 83 | 86,5 | 19,75 |
| 2 * 3/8 (10) | LSQ-DL2-03 | G3 / 8 | S24 | 88 | 78 | 83 | 86,5 | 19,75 |
| KÍCH THƯỚC | ĐỐI TÁC. | T | HEX1 | LS | D | A |
| 12,5 | LSQ-DL-04SF | G1 / 2 | S32 | 74,9 | 30 | 26,6 |
| 10 | LSQ-DL-03SF | G3 / 8 | S24 | 68 | 24 | 19.8 |
| KÍCH THƯỚC | ĐỐI TÁC. | T | HEX1 | LP | D | A |
| 12,5 | LSQ-DL-04PF | G1 / 2 | S32 | 95,8 | 30 | 26,6 |
| 10 | LSQ-DL-03PF | G3 / 8 | S24 | 78 | 24 | 23,2 |
| KÍCH THƯỚC | ĐỐI TÁC. | T | HEX1 | HEX2 | L |
| 12,5 | LSQ-DL-04 | G1 / 2 | S32 | S32 | 153 |
| 10 | LSQ-DL-03 | G3 / 8 | S24 | S24 | 130,5 |
