Chi tiết sản phẩm
Nguồn gốc: Ninh Ba, Trung Quốc (Đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: LSQ-S1SS
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: có thể đàm phán
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng.
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng.
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Tiêu chuẩn: |
ISO 7241-1 sê-ri “A”, van poppet |
WP: |
Áp suất làm việc đến 5.000 psi (345 bar) |
Vật liệu: |
Thép carbon |
Kích thước: |
1/4' - 2' |
Sợi: |
BSPP, BSPT, NPT, NPTF, SAE |
Kết nối: |
khóa bóng |
Tiêu chuẩn: |
ISO 7241-1 sê-ri “A”, van poppet |
WP: |
Áp suất làm việc đến 5.000 psi (345 bar) |
Vật liệu: |
Thép carbon |
Kích thước: |
1/4' - 2' |
Sợi: |
BSPP, BSPT, NPT, NPTF, SAE |
Kết nối: |
khóa bóng |

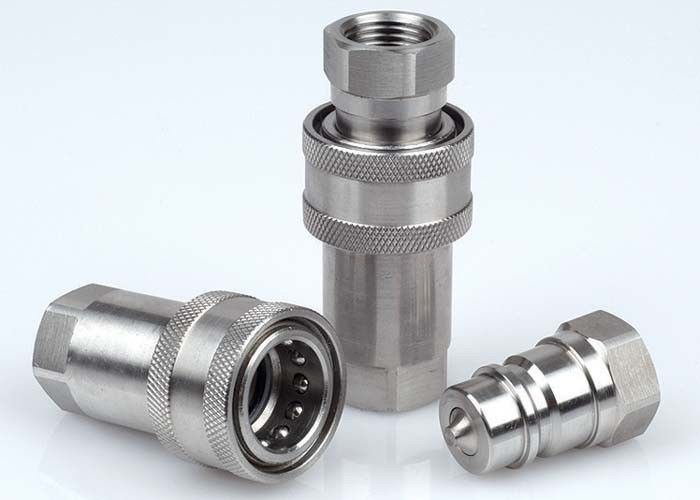

Các khớp nối thủy lực LSQ-S1SS theo tiêu chuẩn ISO A, thép không gỉ SS316
Mô tả:
LSQ-S1-SS ĐÓNG LOẠI NỐI NHANH THỦY LỰC (thép không gỉ 316)
Ứng dụng: Dòng LSQ-S1-SS mang đến cho ngành công nghiệp một thiết kế đã được kiểm chứng để sử dụng trên thiết bị xây dựng, thiết bị lâm nghiệp, máy nông nghiệp, công cụ dầu, thiết bị dầu máy nhà máy thép và các ứng dụng thủy lực đòi hỏi khác.
Thông số kỹ thuật:
| Kích thước cơ thể (in) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 |
| Áp suất định mức (PSI) | 2000 | 2000 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Dòng định mức (GPM) | 3 | 6 | 12 | 28 | 50 | 88 | 220 | 240 |
| Phạm vi nhiệt độ (con dấu std) | -20 ℃ đến + 180 ℃ | |||||||
| Vật liệu con dấu tiêu chuẩn | VITON | |||||||
Các khớp nối LSQ-S1-SS Series có tính năng:
1. Van poppet có sẵn để ngăn chặn rò rỉ không liên kết.
2. Van poppet tự động mở khi được ghép nối, trong áp suất làm việc định mức, để giữ cho dòng chảy nhanh chóng.
3. Cơ chế khóa bóng đáng tin cậy giữ các nửa giao phối lại với nhau.
4. Ổ cắm và phích cắm được gia công chính xác từ thanh rắn.
5. Dòng LSQ-S1-SS phù hợp với tiêu chuẩn ISO 7241-A.
6. Tương thích với PARKER 6600 Series, FASTER ANV Series, AEROQUIP 5600 Series và HANSEN HA 15000 Series.
Hiệu suất: Chất lỏng thử nghiệm: Dầu-200SUS.1GPM = 3,78L / phút, 1PSID = 0,0069MPa.
Dòng LSQ-S1-SS (1/4 ", 3/8", 1/2 ", 3/4", 1 ") Dòng LSQ-S1-SS (11/4", 11/2 ", 2")
Ổ cắm
| ISO | ĐỐI TÁC. | LS | ￠ D | HEX1 | A | T |
| 6,3 | LSQ-S1-SS-02SF | 50 | 26 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S1-SS-03SF | 56 | 31,5 | 22 | 14 | G3 / 8 NPT3 / 8 |
| 12,5 | LSQ-S1-SS-04SF | 66 | 38,5 | 27 | 16 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S1-SS-06SF | 80 | 48 | 34 | 18 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S1-SS-08SF | 94 | 56 | 41 | 21 | G1 NPT1 |
| 31,5 | LSQ-S1-SS-10SF | 117 | 69,5 | 50 | 25 | G1-1 / 4 NPT1-1 / 4 |
| 40 | LSQ-S1-SS-12SF | 133 | 84 | 60 | 27 | G1-1 / 2 NPT1-1 / 2 |
| 50 | LSQ-S1-SS-16SF | 165 | 99 | 75 | 26 | G2 NPT2 |
Phích cắm
| ISO | ĐỐI TÁC. | LP | d | C | HEX2 | A | T |
| 6,3 | LSQ-S1-SS-02PF | 35,5 | 11,8 | 15 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S1-SS-03PF | 36,5 | 17.3 | 21.4 | 22 | 14 | G3 / 8 NPT3 / 8 |
| 12,5 | LSQ-S1-SS-04PF | 43,5 | 20,5 | 27 | 27 | 16 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S1-SS-06PF | 57 | 29 | 28 | 35 | 18 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S1-SS-08PF | 59,5 | 34.3 | 36 | 41 | 21 | G1 NPT1 |
| 31,5 | LSQ-S1-SS-10PF | 75 | 45 | 46 | 50 | 25 | G1-1 / 4 NPT1-1 / 4 |
| 40 | LSQ-S1-SS-12PF | 83,5 | 55 | 52 | 60 | 27 | G1-1 / 2 NPT1-1 / 2 |
| 50 | LSQ-S1-SS-16PF | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |
Khớp nối
| ISO | ĐỐI TÁC. | L | ￠ D | HEX1 | HEX2 | T |
| 6,3 | LSQ-S1-SS-02 | 71 | 26 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S1-SS-03 | 75 | 31,5 | 22 | 22 | G3 / 8 NPT3 / 8 |
| 12,5 | LSQ-S1-SS-04 | 88 | 38,5 | 27 | 27 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S1-SS-06 | 110 | 48 | 34 | 35 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S1-SS-08 | 119,5 | 56 | 41 | 41 | G1 NPT1 |
| 31,5 | LSQ-S1-SS-10 | 150 | 69,5 | 50 | 50 | G1-1 / 4 NPT1-1 / 4 |
| 40 | LSQ-S1-SS-12 | 167,5 | 84 | 60 | 60 | G1-1 / 2 NPT1-1 / 2 |
| 50 | LSQ-S1-SS-16 | 210,5 | 99 | 75 | 75 |
G2 NPT2 |
