Chi tiết sản phẩm
Nguồn gốc: Ninh Ba, Trung Quốc (Đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: LSQ-S2
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: có thể đàm phán
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng.
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng.
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Tiêu chuẩn: |
ISO 7241-1 sê-ri “B”, van poppet |
WP: |
Áp suất làm việc đến 5.000 psi (345 bar) |
Material: |
Carbon Steel |
Kích cỡ: |
1/8' - 1' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |
Tiêu chuẩn: |
ISO 7241-1 sê-ri “B”, van poppet |
WP: |
Áp suất làm việc đến 5.000 psi (345 bar) |
Material: |
Carbon Steel |
Kích cỡ: |
1/8' - 1' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |
LSQ-S2, Khớp nối nhanh thủy lực ISO7241-B, Mục đích chung, Parker 60Series
Mô tả:

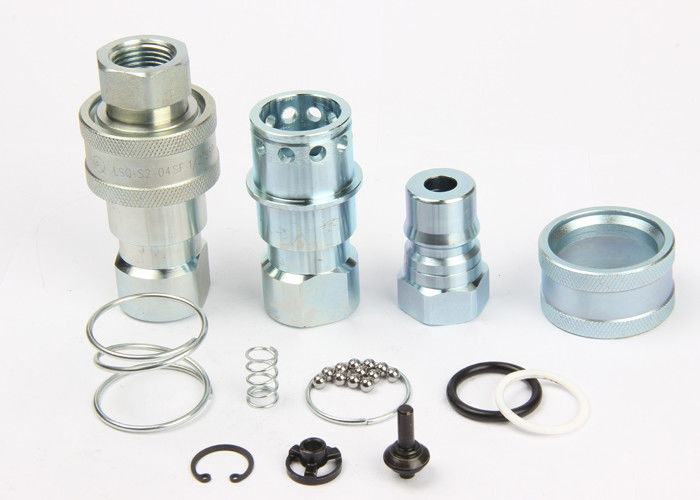

LSQ-S2 Loại đóng Khớp nối nhanh thủy lực (Thép)
Các ứng dụng:
• Dây chuyền thủy lực công nghiệp
• Chế biến thực phẩm và hóa chất
• Đường nước và chất làm mát
• Thiết bị di động
• Có thể được sử dụng với một số loại khí
Thông số kỹ thuật
| Kích thước cơ thể (in) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Áp suất định mức (PSI) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| Dòng định mức (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| Phạm vi nhiệt độ | -20 ℃ đến + 120 ℃ | |||||
| Vật liệu làm kín | NBR | |||||
Đặc điểm khớp nối LSQ-S2 Series:
1. van tấm có sẵn để ngăn chặn rò rỉ không liên kết.
2.Poppet van tự động mở khi được ghép nối, trong áp suất làm việc định mức, để giữ cho dòng chảy nhanh chóng.
3. các bộ phận quan trọng được làm cứng để tăng độ bền.
4. Cơ chế khóa bóng đáng tin cậy giữ các nửa giao phối lại với nhau.
5. Ổ cắm và phích cắm được gia công chính xác từ kho thanh rắn.
6.LSQ-S2 series phù hợp với tiêu chuẩn ISO 7241-B.
7. Tương thích với PARKER 60 Series, FASTER HNV Series, AEROQUIP FD45 Series và HANSEN HK Series.
Hiệu suất: Chất lỏng kiểm tra: Dầu-200SUS.1GPM = 3,78L / phút, 1PSID = 0,0069MPa
Dòng LSQ-S2 (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
Ổ cắm
| ISO | ĐỐI TÁC. | LS | ￠ D | HEX1 | A | T |
| 5 | LSQ-S2-01SF | 48 | 24 | 17 | 9.5 | G1 / 8 NPT1 / 8 |
| 6,3 | LSQ-S2-02SF | 58 | 28,5 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03SF | 65 | 35 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12,5 | LSQ-S2-04SF | 74 | 44,5 | 28,5 | 20,5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08SF | 103 | 63,5 | 41 | 23 | G1 NPT1 |
Phích cắm
| ISO | ĐỐI TÁC. | LP | d | C | HEX2 | A | T |
| 5 | LSQ-S2-01PF | 29 | 10,8 | 19 | 14 | 9.5 | G1 / 8 NPT1 / 8 |
| 6,3 | LSQ-S2-02PF | 36 | 14,2 | 22.8 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03PF | 40 | 19 | 25 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12,5 | LSQ-S2-04PF | 46,5 | 23,5 | 28 | 28,5 | 20,5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06PF | 56 | 31,5 | 36 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08PF | 63 | 37,8 | 45 | 41 | 23 | G1 "NPT1" |
Ghép đôi
| ISO | ĐỐI TÁC. | L | ￠ D | HEX1 | HEX2 | T |
| 5 | LSQ-S2-01 | 58,5 | 24 | 17 | 14 | G1 / 8 NPT1 / 8 |
| 6,3 | LSQ-S2-02 | 72 | 28,5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-03 | 80,5 | 35 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 12,5 | LSQ-S2-04 | 93,5 | 44,5 | 28,5 | 28,5 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-06 | 112,5 | 54 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-08 | 126,5 | 63,5 | 41 | 41 | G1 NPT1 |
