Chi tiết sản phẩm
Nguồn gốc: Ninh Ba, Trung Quốc (Đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: LSQ-S1
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: có thể đàm phán
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng.
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng.
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Tiêu chuẩn: |
ISO 7241-1 sê-ri “A”, van poppet |
WP: |
Áp suất làm việc đến 5.000 psi (345 bar) |
Vật liệu: |
Thép carbon |
Kích cỡ: |
1/4' - 2' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |
Tiêu chuẩn: |
ISO 7241-1 sê-ri “A”, van poppet |
WP: |
Áp suất làm việc đến 5.000 psi (345 bar) |
Vật liệu: |
Thép carbon |
Kích cỡ: |
1/4' - 2' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |

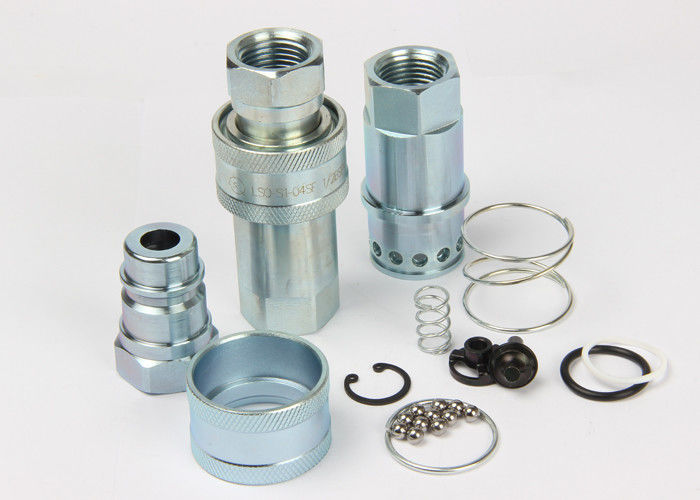

LSQ-S1, Khớp nối nhanh thủy lực ISO7241-A, Mục đích chung, Dòng Parker 6600
Mô tả:
LSQ-S1 ĐÓNG LOẠI NỐI NHANH THỦY LỰC (THÉP)
Các ứng dụng:
• Cái cào tuyết
• Kết nối xe tải
• Ứng dụng di động
• Tệp đính kèm
Thông số kỹ thuật:
| Kích thước cơ thể (in) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 |
| Áp suất định mức (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2000 | 2000 |
| Dòng định mức (GPM) | 3 | 6 | 12 | 28 | 50 | 88 | 220 | 240 |
| Phạm vi nhiệt độ (con dấu std) | -20 ℃ đến + 120 ℃ | |||||||
| Vật liệu con dấu tiêu chuẩn | NBR | |||||||
Đặc điểm khớp nối LSQ-S1 Series:
1. Van poppet có sẵn để ngăn chặn rò rỉ không liên kết.
2. Van poppet tự động mở khi được ghép nối, trong áp suất làm việc định mức, để giữ cho dòng chảy nhanh chóng.
3. Các bộ phận quan trọng được làm cứng để tăng độ bền.
4. Cơ chế khóa bóng đáng tin cậy giữ các nửa giao phối lại với nhau.
5. Ổ cắm và phích cắm được gia công chính xác từ thanh rắn.
6. Dòng LSQ-S1 phù hợp với tiêu chuẩn của ISO7241-A.
7. Tương thích với PARKER 6600 Series, FASTER ANV Series, AEROQUIP 5600 Series và HANSEN HA 15000 Series.
Hiệu suất: Chất lỏng thử nghiệm: Dầu-200SUS.1GPM = 3,78L / phút, 1PSID = 0,0069MPa.
Dòng LSQ-S1 (1/4 ", 3/8", 1/2 ", 3/4", 1 ") Dòng LSQ-S1 (11/4", 11/2 ", 2")
Ổ cắm
| ISO | ĐỐI TÁC. | LS | ￠ D | HEX1 | A | T |
| 6,3 | LSQ-S1-02SF | 50 | 26 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S1-03SF | 56 | 31,5 | 22 | 14 | G3 / 8 NPT3 / 8 |
| 12,5 | LSQ-S1-04SF | 66 | 38,5 | 27 | 16 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S1-06SF | 80 | 48 | 34 | 18 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S1-08SF | 94 | 56 | 41 | 21 | G1 NPT1 |
| 31,5 | LSQ-S1-10SF | 117 | 69,5 | 50 | 25 | G1-1 / 4 NPT1-1 / 4 |
| 40 | LSQ-S1-12SF | 133 | 84 | 60 | 27 | G1-1 / 2 NPT1-1 / 2 |
| 50 | LSQ-S1-16SF | 165 | 99 | 75 | 26 | G2 NPT2 |
Phích cắm
| ISO | ĐỐI TÁC. | LP | d | C | HEX2 | A | T |
| 6,3 | LSQ-S1-02PF | 35,5 | 11,8 | 15 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S1-03PF | 36,5 | 17.3 | 21.4 | 22 | 14 | G3 / 8 NPT3 / 8 |
| 12,5 | LSQ-S1-04PF | 43,5 | 20,5 | 27 | 27 | 16 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S1-06PF | 57 | 29 | 28 | 35 | 18 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S1-08PF | 59,5 | 34.3 | 36 | 41 | 21 | G1 NPT1 |
| 31,5 | LSQ-S1-10PF | 75 | 45 | 46 | 50 | 25 | G1-1 / 4 NPT1-1 / 4 |
| 40 | LSQ-S1-12PF | 83,5 | 55 | 52 | 60 | 27 | G1-1 / 2 NPT1-1 / 2 |
| 50 | LSQ-S1-16PF | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |
Khớp nối
| ISO | ĐỐI TÁC. | L | ￠ D | HEX1 | HEX2 | T |
| 6,3 | LSQ-S1-02 | 71 | 26 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S1-03 | 75 | 31,5 | 22 | 22 | G3 / 8 NPT3 / 8 |
| 12,5 | LSQ-S1-04 | 88 | 38,5 | 27 | 27 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S1-06 | 110 | 48 | 34 | 35 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S1-08 | 119,5 | 56 | 41 | 41 | G1 NPT1 |
| 31,5 | LSQ-S1-10 | 150 | 69,5 | 50 | 50 | G1-1 / 4 NPT1-1 / 4 |
| 40 | LSQ-S1-12 | 167,5 | 84 | 60 | 60 | G1-1 / 2 NPT1-1 / 2 |
| 50 | LSQ-S1-16 | 210,5 | 99 | 75 | 75 | G2 NPT2 |
