Chi tiết sản phẩm
Nguồn gốc: Ninh Ba, Trung Quốc (Đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: KZF
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: có thể đàm phán
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng.
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng.
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Tiêu chuẩn: |
ISO 7241-1 sê-ri “B”, van poppet |
WP: |
Áp suất làm việc đến 1.000 psi (69 bar) |
Vật liệu: |
Thép không gỉ |
Kích cỡ: |
1/8' - 2' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |
Tiêu chuẩn: |
ISO 7241-1 sê-ri “B”, van poppet |
WP: |
Áp suất làm việc đến 1.000 psi (69 bar) |
Vật liệu: |
Thép không gỉ |
Kích cỡ: |
1/8' - 2' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |

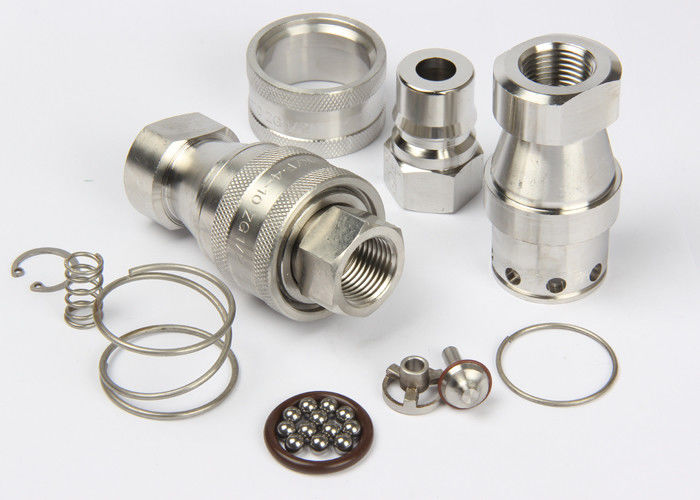

Khớp Nối Nhanh Thủy Lực KZF, ISO7241-B Ren Cái, Thép Không Gỉ SS304
mô tả:
Khớp nối nhanh thủy lực loại đóng KZF (inox 304)
Khớp nối KZF, được sử dụng trong nhiều ứng dụng thủy lực.Các khớp nối Ngắt Kép này có thể được tìm thấy ở bất kỳ nơi nào mà các đường truyền chất lỏng cần được kết nối và ngắt kết nối để vận hành hoặc bảo trì thiết bị và việc thất thoát chất lỏng là điều không mong muốn.Chủ yếu được sử dụng với chất lỏng thủy lực.Khớp nối KZF cũng được sử dụng với hóa chất, nước, hơi nước và một số loại khí.
thông số kỹ thuật
| Kích thước cơ thể (trong) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| Áp suất định mức (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Lưu lượng định mức (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Phạm vi nhiệt độ (con dấu tiêu chuẩn) | -20℃ đến +120℃ | ||||||||
| Vật liệu con dấu tiêu chuẩn | VITON | ||||||||
Tính năng khớp nối KZF Series:
1, Kết nối tích cực, nhanh chóng được đảm bảo bằng hệ thống bóng khóa nhanh.Khi được kết nối, nửa đực và cái có thể xoay, ngay cả khi chịu áp lực, do đó tránh được mọi ứng suất xoắn trong ống mềm.
2, Được thiết kế để chịu được các đỉnh và xung áp suất cao.
3, Van poppet có lò xo cân bằng và đường dẫn dầu được hiệu chỉnh để giảm thiểu áp suất giảm.
4, Phớt van poppet có gờ bảo vệ chống va đập.
5. Dòng KZF phù hợp với tiêu chuẩn ISO 7241-B
6. Tương thích với Dòng PARKER 60, Dòng FASTER HNV, Dòng AEROQUIP FD45 và Dòng HANSEN HK.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
Ổ cắm
| iso | PHẦN KHÔNG. | Ls | ￠D | HEX1 | MỘT | t |
| 5 | KZF-01SF | 48 | 24 | 14 | số 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12,5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12,5 | KZF-04SF | 72,5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64,5 | 41 | 23 | ZG1 |
| 31,5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Lưu ý: Chỉ có size 01 đến 08 theo tiêu chuẩn ISO 7241-B | ||||||
Phích cắm
| iso | PHẦN KHÔNG. | LP | đ | C | HEX2 | MỘT | t |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | số 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22,5 | 17 | 12,5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12,5 | KZF-04PF | 44 | 23,5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37,8 | 40 | 41 | 23 | ZG1 |
| 31,5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Lưu ý: Chỉ có size 01 đến 08 theo tiêu chuẩn ISO 7241-B | |||||||
khớp nối lắp
| iso | PHẦN KHÔNG. | l | ￠D | HEX1 | HEX2 | t |
| 5 | KZF-01 | 58,5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72,5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80,5 | 35 | 22 | 22 | ZG3/8 |
| 12,5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
| 31,5 | KZF-10 | 140,5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160,5 | 102 | 77 | 77 | ZG2 |
| Lưu ý: Chỉ có size 01 đến 08 theo tiêu chuẩn ISO 7241-B | ||||||
