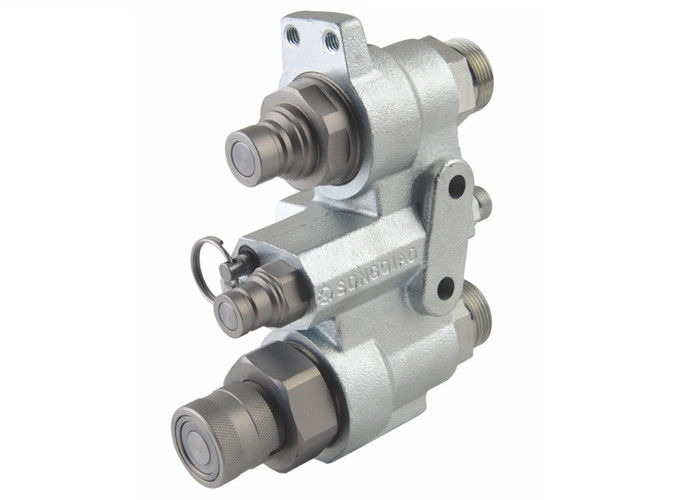

LSQ-HDB, ISO16028, Khớp nối thủy lực loại mặt phẳng bằng thép carbon, Kết nối dưới áp lực, Mạ niken kẽm
Mô tả:
LSQ-HDB Dòng van mô-đun là cải tiến mới nhất của Songqiao được thiết kế để đáp ứng các yêu cầu của thị trường thiết bị di động.Được thiết kế với phản hồi từ thị trường và với sự hợp tác chính của OEM, nó có một hệ thống giảm áp suất dư cho phép người vận hành kết nối và ngắt kết nối hai đường mạch có áp suất dư, cả ở nam và nữ.Dòng van mô-đun LSQ-HDB được trang bị khớp nối mặt phẳng có thể hoán đổi ISO 16028, có thiết kế mô-đun cho nhiều tùy chọn cổng và cho phép nhiều kích thước khớp nối: 1/2 (04), 3/4 (08)
Các ứng dụng
Skid Steer, Máy xúc, Thiết bị xây dựng di động
CÁCH SỬ DỤNG
Trước khi ghép nối, hãy làm sạch bề mặt giao phối bằng phẳng của khớp nối nhanh để tránh làm bẩn mạch điện.
Xả áp suất dư kéo núm ra ngoài và lên để xả áp suất dư của khớp nối trên, xuống để xả áp suất dư của khớp nối dưới.
CẢNH BÁO
Không giảm áp lực:
--Khi tệp đính kèm không ở vị trí còn lại
- Trong thời gian hoạt động của phần đính kèm (do nguy cơ chuyển động bất ngờ của phần đính kèm)
Không sử dụng khớp nối cái được ngắt kết nối với tần số áp suất xung cao.
Không ghép đôi với lưu lượng và / hoặc áp suất bơm trong mạch.Tắt / Chỉ cho phép kết nối với áp suất dư.
Không ghép đôi khi nhiệt độ bên trong mạch cao hơn 80 (176).
Khi các khớp nối bị ngắt kết nối, nên sử dụng các nắp bảo vệ.
Điều quan trọng là hạn chế sự nhiễm bẩn trong mạch điện để tránh ảnh hưởng đến chức năng của các van bên trong.
| Kích thước cơ thể (in) | 1/2 (04) | 3/4 (08) |
| Áp suất định mức (PSI) | 4350 | 4350 |
| Dòng định mức (GPM) | 12 | 28 |
| Phạm vi nhiệt độ (con dấu std) | -20 ℃ đến + 120 ℃ | |
| Vật liệu con dấu tiêu chuẩn | NBR | |
Kết nối - Ngắt kết nối tối đa.áp suất dư: 3625 (PSI).
NHỮNG LỢI ÍCH
Hệ thống giảm áp thân thiện với người dùng cho phép dễ dàng kết nối và ngắt kết nối với áp suất dư.
Nó thoát áp suất dư trước khi kết nối và ngắt kết nối, cho phép kết nối không có áp suất và không cần nỗ lực trong điều kiện an toàn, để giảm nguy cơ thương tích.
Mặt phẳng dễ làm sạch, giúp giảm tạp nhiễm vào mạch thủy lực.
Giảm thiểu thất thoát chất lỏng trong quá trình kết nối / ngắt kết nối, giảm thất thoát chất lỏng ra môi trường.
Không khí tối thiểu đưa vào trong quá trình kết nối / ngắt kết nối, tăng cường chức năng chính xác của mạch.
Thiết kế van của khớp nối bên trong được cấp bằng sáng chế tạo ra sự sụt giảm áp suất tối thiểu, duy trì hiệu quả của mạch trong hệ thống
Khả năng chống chịu tốt ở áp lực xung động
Thiết kế mỏng và linh hoạt nhỏ gọn (cho phép sử dụng các kích thước khớp nối khác nhau).
An toàn và đơn giản đối với chúng tôi
CÁC TÍNH NĂNG VÀ LỰA CHỌN KỸ THUẬT
Khả năng hoán đổi cho nhau: được trang bị ISO 16028
các khớp nối có sẵn trong các cấu hình khác nhau và các kích thước khác nhau
Loại khớp nối: Mặt phẳng
Kết nối cơ học: Khóa bóng
Hệ thống kết nối: Đẩy để kết nối
Hệ thống ngắt kết nối: Kéo tay áo của khớp nối nữ trở lại
Kết nối với áp suất dư: Sau khi xả hết áp suất bằng cần gạt
Ngắt kết nối với áp suất dư: Sau khi xả hết áp suất bằng cần gạt
Con dấu: tiêu chuẩn trong NBR (Nitrile)
Vòng chống đùn: PTFE
| ISO | ĐỐI TÁC. | A | B | C | D | E | F | G |
| 12,5 | LSQ-HDB-04 | 184 | S44,45 HEX | S50.8 HEX | S25.4 HEX | Φ38 | Φ24,54 | Φ19,75 |
| 19 | LSQ-HDB-06 | 188 | S44,45 HEX | S50.8 HEX | S25.4 HEX | Φ38 | Φ29,95 |
Φ19,75 |
