Chi tiết sản phẩm
Nguồn gốc: Ninh Ba, Trung Quốc (Đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: KZD
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: có thể đàm phán
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng.
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng.
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Standard: |
ISO 7241-1 series “B”, poppet valve |
WP: |
Áp suất làm việc đến 1.000 psi (69 bar) |
Vật liệu: |
Thau |
Kích cỡ: |
1/8' - 2' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |
Standard: |
ISO 7241-1 series “B”, poppet valve |
WP: |
Áp suất làm việc đến 1.000 psi (69 bar) |
Vật liệu: |
Thau |
Kích cỡ: |
1/8' - 2' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |

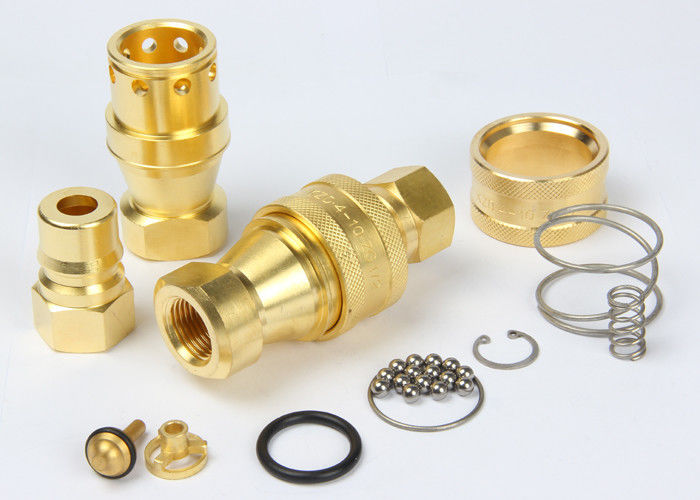

KZD, ISO7241-B Khớp nối nhanh thủy lực bằng ren cái, đồng thau
Descripton:
Khớp nối nhanh thủy lực và khí nén hiệu suất cao KZD (Đồng thau)
Các ứng dụng:
Hóa chất, nước, hơi nước và một số chất khí.
Thông số kỹ thuật
| Kích thước cơ thể (in) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
| Áp suất định mức (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| Dòng định mức (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Phạm vi nhiệt độ (con dấu std) | -20 ℃ đến + 120 ℃ | ||||||||
| Vật liệu con dấu tiêu chuẩn | NBR | ||||||||
Tính năng khớp nối KZD Series:
1. Van poppet có sẵn để ngăn chặn rò rỉ không liên kết.
2. Van poppet tự động mở khi được kết hợp với áp suất làm việc danh định, để giữ cho dòng chảy nhanh chóng.
3. Cơ chế khóa bóng đáng tin cậy giữ các nửa giao phối lại với nhau.
4. Ổ cắm và phích cắm được gia công chính xác từ thanh rắn.
5. Dòng KZD phù hợp với tiêu chuẩn ISO7241-B.
6. Tương thích với PARKER 60 Series, FASTER HNV Series, AEROQUIP FD45 Series và HANSEN HK Series.
Hiệu suất: Kiểm tra Chất lỏng: Dầu-150SUS.
KZD (1/8 ", 1/4", 3/8 ", 1/2") KZD (3/4 ", 1", 11/4 ", 11/2", 2 ")
Ổ cắm
| ISO | ĐỐI TÁC. | LS | ￠ D | HEX1 | A | T |
| 5 | KZD-01SF | 48 | 24 | 14 | số 8 | G1 / 8 |
| 6,3 | KZD-02SF | 58 | 27 | 19 | 12,5 | ZG1 / 4 |
| 10 | KZD-03SF | 65 | 35 | 22 | 13 | ZG3 / 8 |
| 12,5 | KZD-04SF | 72,5 | 45 | 29 | 14 | ZG1 / 2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3 / 4 |
| 25 | KZD-08SF | 102 | 64,5 | 41 | 23 | ZG1 |
| 31,5 | KZD-10SF | 115 | 69 | 54 | 27 | ZG1-1 / 4 |
| 40 | KZD-12SF | 124 | 79 | 60 | 27 | ZG1-1 / 2 |
| 50 | KZD-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Lưu ý: Chỉ có kích thước từ 01 đến 08 phù hợp với tiêu chuẩn của ISO 7241-B | ||||||
Phích cắm
| ISO | ĐỐI TÁC. | LP | d | C | HEX2 | A | T |
| 5 | KZD-01PF | 29 | 10,8 | 19 | 14 | số 8 | G1 / 8 |
| 6,3 | KZD-02PF | 36 | 14,2 | 22,5 | 17 | 12,5 | ZG1 / 4 |
| 10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | ZG3 / 8 |
| 12,5 | KZD-04PF | 44 | 23,5 | 28 | 27 | 14 | ZG1 / 2 |
| 20 | KZD-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3 / 4 |
| 25 | KZD-08PF | 62 | 37,8 | 40 | 41 | 23 | ZG1 |
| 31,5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1 / 4 |
| 40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1 / 2 |
| 50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Lưu ý: Chỉ có kích thước từ 01 đến 08 phù hợp với tiêu chuẩn của ISO 7241-B | |||||||
Ghép đôi
| ISO | ĐỐI TÁC. | L | ￠ D | HEX1 | HEX2 | T |
| 5 | KZD-01 | 58,5 | 24 | 14 | 14 | G1 / 8 |
| 6,3 | KZD-02 | 72,5 | 28 | 19 | 17 | ZG1 / 4 |
| 10 | KZD-03 | 80,5 | 35 | 22 | 22 | ZG3 / 8 |
| 12,5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1 / 2 |
| 20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3 / 4 |
| 25 | KZD-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
| 31,5 | KZD-10 | 140,5 | 69 | 54 | 52 | ZG1-1 / 4 |
| 40 | KZD-12 | 150,5 | 79 | 60 | 60 | ZG1-1 / 2 |
| 50 | KZD-16 | 160,5 | 102 | 77 | 77 | ZG2 |
| Lưu ý: Chỉ có kích thước từ 01 đến 08 phù hợp với tiêu chuẩn của ISO 7241-B | ||||||
