Chi tiết sản phẩm
Nguồn gốc: Ninh Ba, Trung Quốc (Đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: LSQ-S5 / LSQ-S5C
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: có thể đàm phán
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng.
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng.
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Tiêu chuẩn: |
Sê-ri ISO 5675, van poppet |
WP: |
Áp suất làm việc tới 3.000 psi (207 bar) |
Vật liệu: |
Thép carbon |
Kích cỡ: |
1/2' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |
Tiêu chuẩn: |
Sê-ri ISO 5675, van poppet |
WP: |
Áp suất làm việc tới 3.000 psi (207 bar) |
Vật liệu: |
Thép carbon |
Kích cỡ: |
1/2' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |
LSQ-S5 / LSQ-S5C (Vách ngăn), ISO5675, Khớp nối thủy lực loại kéo và đẩy bằng thép carbon
Mô tả:

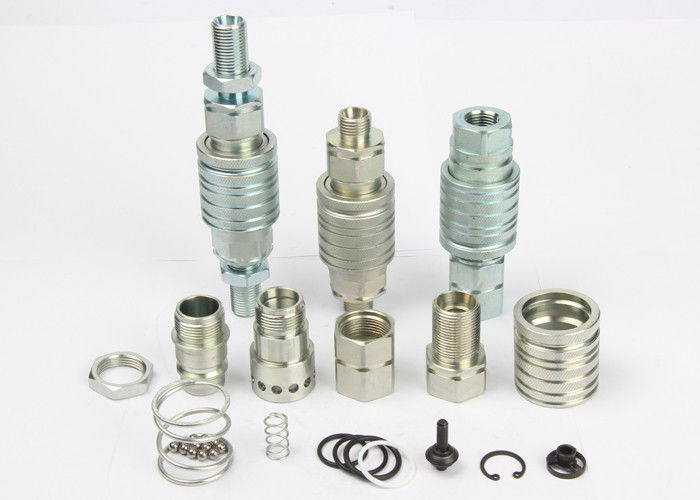

LSQ-S5 / LSQ-S5C Loại đẩy và kéo Khớp nối nhanh thủy lực (Thép)
Ứng dụng: “LSQ-S5 / LSQS5C” là khớp nối cái van bi hoặc van poppet với ống bọc tác động kép gắn bảng điều khiển cho phép hoạt động kết nối và ngắt kết nối với một hành động kéo đẩy hoạt động như một
chức năng ly khai.Chúng chủ yếu được sử dụng trong các ứng dụng máy kéo nông nghiệp, nơi yêu cầu chức năng ly khai để tránh đứt các kết nối thủy lực trong quá trình ngắt kết nối ngoài ý muốn.
Nó có sẵn ở kích thước 1/2 để có thể thay thế cho nhau theo tiêu chuẩn ISO 7241-1 series “A”.
Thông số kỹ thuật:
| Kích thước cơ thể (in) | 1/2 |
| Áp suất định mức (PSI) | 3000 |
| Dòng định mức (GPM) | 12 |
| Phạm vi nhiệt độ (con dấu std) | -20 ℃ đến + 120 ℃ |
| Vật liệu con dấu tiêu chuẩn | NBR |
Đặc điểm của khớp nối LSQ-S5 và LSQ-S5C:
• Chức năng tách rời để tránh đứt các kết nối thủy lực trong trường hợp lực dọc trục mạnh.
• Van poppet với con dấu đàn hồi giúp bịt kín tối đa các khớp nối khi ngắt kết nối.
• Hình dạng của các bộ phận bên trong được thiết kế để giảm nhiễu loạn và giảm áp suất.
• Thiết kế mỏng nhỏ gọn.
• Đơn giản để sử dụng.
• Dòng LSQ-S5 phù hợp với tiêu chuẩn ISO5675.
• Tương thích với PAPKER 4250 Series, FASTER CPV-CNV Series.
Hiệu suất: Chất lỏng kiểm tra: Dầu-200SUS, 1GPM = 3,78L / phút, 1PSID = 0,0069MPa.
Dòng LSQ-S5 (1/2 ")
Ổ cắm
| ISO | ĐỐI TÁC. | LS | ￠ D | HEX1 | T |
| 12,5 | LSQ-S5-04SF3 / 8 | 66 | 38 | 27 | 3 / 8BSP NPT3 / 8 |
| 12,5 | LSQ-S5-04SF1 / 2 | 66 | 38 | 27 | 1 / 2BSP NPT1 / 2 |
| 12,5 | LSQ-S5-04SF3 / 4 | 69 | 38 | 34 | 3 / 4BSP NPT3 / 4 |
| 12,5 | LSQ-S5-04SFM14 | 66 | 38 | 27 | M14 * 1,5 |
| 12,5 | LSQ-S5-04SFM16 | 66 | 38 | 27 | M16 * 1,5 |
| 12,5 | LSQ-S5-04SFM18 | 66 | 38 | 27 | M18 * 1.5 |
| 12,5 | LSQ-S5-04SFM22 | 66 | 38 | 27 | M22 * 1,5 |
Phích cắm
| ISO | ĐỐI TÁC. | LP | d | C | HEX2 | T |
| 12,5 | LSQ-S5-04PF3 / 8 | 61,5 | 20,5 | 27 | 27 | 3 / 8BSP NPT3 / 8 |
| 12,5 | LSQ-S5-04PF1 / 2 | 44 | 20,5 | 27 | 27 | 1 / 2BSP NPT1 / 2 |
| 12,5 | LSQ-S5-04PF3 / 4 | 64,5 | 20,5 | 34 | 34 | 3 / 4BSP NPT3 / 4 |
| 12,5 | LSQ-S5-04PFM14 | 61,5 | 20,5 | 27 | 27 | M14 * 1,5 |
| 12,5 | LSQ-S5-04PFM16 | 61,5 | 20,5 | 27 | 27 | M16 * 1,5 |
| 12,5 | LSQ-S5-04PFM18 | 61,5 | 20,5 | 27 | 27 | M18 * 1.5 |
| 12,5 | LSQ-S5-04PFM22 | 44 | 20,5 | 27 | 27 | M22 * 1,5 |
Ghép đôi
| ISO | ĐỐI TÁC. | L | ￠ D | HEX1 | HEX2 | T |
| 12,5 | LSQ-S5-04F3 / 8 | 105,5 | 38 | 27 | 27 | 3 / 8BSP NPT3 / 8 |
| 12,5 | LSQ-S5-04F1 / 2 | 105,5 | 38 | 27 | 27 | 1 / 2BSP NPT1 / 2 |
| 12,5 | LSQ-S5-04F3 / 4 | 105,5 | 38 | 34 | 34 | 3 / 4BSP NPT3 / 4 |
| 12,5 | LSQ-S5-04FM14 | 105,5 | 38 | 27 | 27 | M14 * 1,5 |
| 12,5 | LSQ-S5-04FM16 | 105,5 | 38 | 27 | 27 | M16 * 1,5 |
| 12,5 | LSQ-S5-04FM18 | 105,5 | 38 | 27 | 27 | M18 * 1.5 |
| 12,5 | LSQ-S5-04FM22 | 105,5 | 38 | 27 | 27 | M22 * 1,5 |
| - Ổ cắm LSQ-S5-- |
| ISO | ĐỐI TÁC. | LS | ￠ D | HEX1 | A | T |
| 12,5 | LSQ-S5-04SM8L | 73,5 | 38 | 27 | 12 | M14 * 1,5 |
| 12,5 | LSQ-S5-04SM10L | 73,5 | 38 | 27 | 12 | M16 * 1,5 |
| 12,5 | LSQ-S5-04SM12L | 73,5 | 38 | 27 | 12 | M18 * 1.5 |
| 12,5 | LSQ-S5-04SM15L | 75,5 | 38 | 27 | 14 | M22 * 1,5 |
| 12,5 | LSQ-S5-04SM18L | 75,5 | 38 | 27 | 14 | M26 * 1.5 |
| 12,5 | LSQ-S5-04SM10S | 73,5 | 38 | 27 | 12 | M18 * 1.5 |
| 12,5 | LSQ-S5-04SM12S | 73,5 | 38 | 27 | 12 | M20 * 1,5 |
| 12,5 | LSQ-S5-04SM14S | 75,5 | 38 | 27 | 14 | M22 * 1,5 |
| 12,5 | LSQ-S5-04SM16S | 75,5 | 38 | 27 | 14 | M24 * 1,5 |
| 12,5 | LSQ-S5-04SM20S | 77,5 | 38 | 30 | 16 | M30 * 2 |
| --LSQ-S5 Cắm-- |
| ISO | ĐỐI TÁC. | LP | d | C | HEX1 | A | T |
| 12,5 | LSQ-S5-04PM8L | 58,5 | 20,5 | 27 | 27 | 12 | M14 * 1,5 |
| 12,5 | LSQ-S5-04PM10L | 58,5 | 20,5 | 27 | 27 | 12 | M16 * 1,5 |
| 12,5 | LSQ-S5-04PM12L | 58,5 | 20,5 | 27 | 27 | 12 | M18 * 1.5 |
| 12,5 | LSQ-S5-04PM15L | 60,5 | 20,5 | 27 | 27 | 14 | M22 * 1,5 |
| 12,5 | LSQ-S5-04PM18L | 60,5 | 20,5 | 27 | 27 | 14 | M26 * 1.5 |
| 12,5 | LSQ-S5-04PM10S | 58,5 | 20,5 | 27 | 27 | 12 | M18 * 1.5 |
| 12,5 | LSQ-S5-04PM12S | 58,5 | 20,5 | 27 | 27 | 12 | M20 * 1,5 |
| 12,5 | LSQ-S5-04PM14S | 60,5 | 20,5 | 27 | 27 | 14 | M22 * 1,5 |
| 12,5 | LSQ-S5-04PM16S | 60,5 | 20,5 | 27 | 27 | 14 | M24 * 1,5 |
| 12,5 | LSQ-S5-04PM20S | 62,5 | 20,5 | 27 | 30 | 16 | M30 * 2 |
| --LSQ-S5 Ghép nối-- |
| ISO | ĐỐI TÁC. | L | D | HEX1 | HEX2 | T |
| 12,5 | LSQ-S5-04-8L | 109,5 | 38 | 27 | 27 | M14 * 1,5 |
| 12,5 | LSQ-S5-04-10L | 109,5 | 38 | 27 | 27 | M16 * 1,5 |
| 12,5 | LSQ-S5-04-12L | 109,5 | 38 | 27 | 27 | M18 * 1.5 |
| 12,5 | LSQ-S5-04-15L | 113,5 | 38 | 27 | 27 | M22 * 1,5 |
| 12,5 | LSQ-S5-04-18L | 113,5 | 38 | 27 | 27 | M26 * 1.5 |
| 12,5 | LSQ-S5-04-10S | 109,5 | 38 | 27 | 27 | M18 * 1.5 |
| 12,5 | LSQ-S5-04-12S | 109,5 | 38 | 27 | 27 | M20 * 1,5 |
| 12,5 | LSQ-S5-04-14S | 113,5 | 38 | 27 | 27 | M22 * 1,5 |
| 12,5 | LSQ-S5-04-16S | 113,5 | 38 | 27 | 27 | M24 * 1,5 |
| 12,5 | LSQ-S5-04-20S | 115,5 | 38 | 30 | 30 | M30 * 2 |
| --LSQ-S5C Socket-- |
| ISO | ĐỐI TÁC. | LS | ￠ D | HEX1 | HEX2 | T |
| 12,5 | LSQ-S5C-04SM8L | 87 | 38 | 27 | 19 | M14 * 1,5 |
| 12,5 | LSQ-S5C-04SM10L | 87 | 38 | 27 | 24 | M16 * 1,5 |
| 12,5 | LSQ-S5C-04SM12L | 87 | 38 | 27 | 24 | M18 * 1.5 |
| 12,5 | LSQ-S5C-04SM15L | 89 | 38 | 27 | 27 | M22 * 1,5 |
| 12,5 | LSQ-S5C-04SM18L | 89 | 38 | 27 | 30 | M26 * 1.5 |
| 12,5 | LSQ-S5C-04SM10S | 87 | 38 | 27 | 24 | M18 * 1.5 |
| 12,5 | LSQ-S5C-04SM12S | 87 | 38 | 27 | 27 | M20 * 1,5 |
| 12,5 | LSQ-S5C-04SM14S | 89 | 38 | 27 | 27 | M22 * 1,5 |
| 12,5 | LSQ-S5C-04SM16S | 89 | 38 | 27 | 30 | M24 * 1,5 |
| 12,5 | LSQ-S5C-04SM20S | 96 | 38 | 30 | 36 | M30 * 2 |
| --LSQ-S5C Cắm-- |
| ISO | ĐỐI TÁC. | LP | d | C | HEX1 | HEX3 | T |
| 12,5 | LSQ-S5C-04PM8L | 72 | 20,5 | 27 | 19 | 27 | M14 * 1,5 |
| 12,5 | LSQ-S5C-04PM10L | 72 | 20,5 | 27 | 24 | 27 | M16 * 1,5 |
| 12,5 | LSQ-S5C-04PM12L | 72 | 20,5 | 27 | 24 | 27 | M18 * 1.5 |
| 12,5 | LSQ-S5C-04PM15L | 74 | 20,5 | 27 | 27 | 27 | M22 * 1,5 |
| 12,5 | LSQ-S5C-04PM18L | 74 | 20,5 | 27 | 30 | 27 | M26 * 1.5 |
| 12,5 | LSQ-S5C-04PM10S | 72 | 20,5 | 27 | 24 | 27 | M18 * 1.5 |
| 12,5 | LSQ-S5C-04PM12S | 72 | 20,5 | 27 | 27 | 27 | M20 * 1,5 |
| 12,5 | LSQ-S5C-04PM14S | 74 | 20,5 | 27 | 27 | 27 | M22 * 1,5 |
| 12,5 | LSQ-S5C-04PM16S | 74 | 20,5 | 27 | 30 | 27 | M24 * 1,5 |
| 12,5 | LSQ-S5C-04PM20S | 81 | 20,5 | 27 | 36 | 30 | M30 * 2 |
| --LSQ-S5C Khớp nối Phù hợp-- |
| ISO | PHẦN KHÔNG. | L | ￠ D | HEX1 | HEX2 | HEX3 | T |
| 12,5 | LSQ-S5C-04-8L | 137,5 | 38 | 27 | 19 | 27 | M14 * 1,5 |
| 12,5 | LSQ-S5C-04-10L | 137,5 | 38 | 27 | 24 | 27 | M16 * 1,5 |
| 12,5 | LSQ-S5C-04-12L | 137,5 | 38 | 27 | 24 | 27 | M18 * 1.5 |
| 12,5 | LSQ-S5C-04-15L | 143,5 | 38 | 27 | 27 | 27 | M22 * 1,5 |
| 12,5 | LSQ-S5C-04-18L | 143,5 | 38 | 27 | 30 | 27 | M26 * 1.5 |
| 12,5 | LSQ-S5C-04-10S | 137,5 | 38 | 27 | 24 | 27 | M18 * 1.5 |
| 12,5 | LSQ-S5C-04-12S | 137,5 | 38 | 27 | 27 | 27 | M20 * 1,5 |
| 12,5 | LSQ-S5C-04-14S | 137,5 | 38 | 27 | 27 | 27 | M22 * 1,5 |
| 12,5 | LSQ-S5C-04-16S | 143,5 | 38 | 27 | 30 | 27 | M24 * 1,5 |
| 12,5 | LSQ-S5C-04-20S | 145,5 | 38 | 30 | 36 | 30 |
M30 * 2 |
