Chi tiết sản phẩm
Nguồn gốc: Ninh Ba, Trung Quốc (Đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: LSQ-S5 / LSQ-S5C
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: có thể đàm phán
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng.
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng.
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Tiêu chuẩn: |
Sê-ri ISO 5675, van poppet |
WP: |
Áp suất làm việc tới 3.000 psi (207 bar) |
Vật liệu: |
Thép carbon |
Kích cỡ: |
1/2'' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |
Tiêu chuẩn: |
Sê-ri ISO 5675, van poppet |
WP: |
Áp suất làm việc tới 3.000 psi (207 bar) |
Vật liệu: |
Thép carbon |
Kích cỡ: |
1/2'' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |

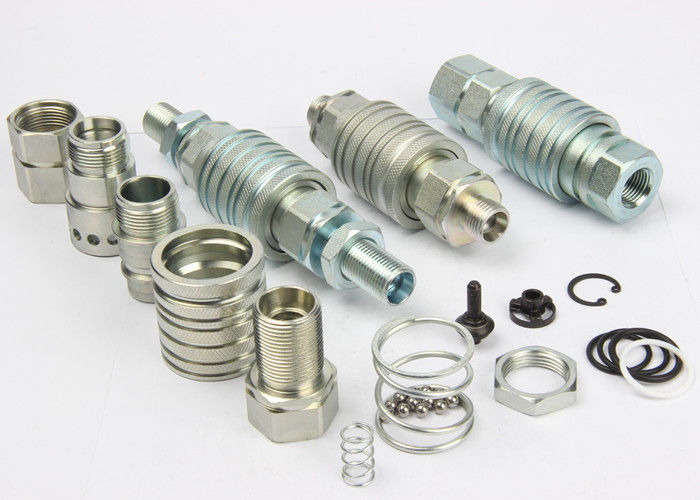

LSQ-S5 / LSQ-S5C (Vách ngăn), ISO5675, Khớp nối nhanh thủy lực kiểu ống tay đẩy / kéo / ly khai
Mô tả:
Ứng dụng: “LSQ-S5 / LSQS5C” là khớp nối cái van bi hoặc van poppet với ống bọc tác động kép gắn bảng điều khiển cho phép hoạt động kết nối và ngắt kết nối với một hành động kéo đẩy hoạt động như một
chức năng ly khai.Chúng chủ yếu được sử dụng trong các ứng dụng máy kéo nông nghiệp, nơi yêu cầu chức năng ly khai để tránh đứt các kết nối thủy lực trong quá trình ngắt kết nối ngoài ý muốn.
Nó có sẵn ở kích thước 1/2 để có thể thay thế cho nhau theo tiêu chuẩn ISO 7241-1 series “A”.
Các ứng dụng:
• Máy xúc lật thủy lực
• Mạch thủy lực bổ sung
• Thực hiện ly khai
• Dụng cụ thủy lực
Thông số kỹ thuật:
| Kích thước cơ thể (in) | 1/2 |
| Áp suất định mức (PSI) | 3000 |
| Dòng định mức (GPM) | 12 |
| Phạm vi nhiệt độ (con dấu std) | -20 ℃ đến + 120 ℃ |
| Vật liệu con dấu tiêu chuẩn | NBR |
Đặc điểm của khớp nối LSQ-S5 và LSQ-S5C:
1. Ống bọc tác động kép cho hoạt động đẩy để kết nối một tay khi bộ ghép nối được gắn kẹp hoặc gắn vách ngăn.
2. Van poppet có sẵn để ngăn rò rỉ không liên kết.
3. Van poppet tự động mở khi được ghép nối, trong phạm vi áp suất làm việc định mức, để giữ cho dòng chảy nhanh chóng.
4. Các bộ phận quan trọng được làm cứng để tăng độ bền.
5. Cơ chế khóa bóng đáng tin cậy giữ các nửa giao phối lại với nhau.
6. Ổ cắm và phích cắm được gia công chính xác từ thanh rắn.
7. Dòng LSQ-S5 phù hợp với tiêu chuẩn ISO5675.
8. Tương thích với PAPKER 4250 Series, FASTER CPV-CNV Series.
Hiệu suất: Chất lỏng kiểm tra: Dầu-200SUS, 1GPM = 3,78L / phút, 1PSID = 0,0069MPa.
Dòng LSQ-S5 (1/2 ")
Ổ cắm
| ISO | ĐỐI TÁC. | LS | ￠ D | HEX1 | T |
| 12,5 | LSQ-S5-04SF3 / 8 | 66 | 38 | 27 | 3 / 8BSP NPT3 / 8 |
| 12,5 | LSQ-S5-04SF1 / 2 | 66 | 38 | 27 | 1 / 2BSP NPT1 / 2 |
| 12,5 | LSQ-S5-04SF3 / 4 | 69 | 38 | 34 | 3 / 4BSP NPT3 / 4 |
| 12,5 | LSQ-S5-04SFM14 | 66 | 38 | 27 | M14 * 1,5 |
| 12,5 | LSQ-S5-04SFM16 | 66 | 38 | 27 | M16 * 1,5 |
| 12,5 | LSQ-S5-04SFM18 | 66 | 38 | 27 | M18 * 1.5 |
| 12,5 | LSQ-S5-04SFM22 | 66 | 38 | 27 | M22 * 1,5 |
Phích cắm
| ISO | ĐỐI TÁC. | LP | d | C | HEX2 | T |
| 12,5 | LSQ-S5-04PF3 / 8 | 61,5 | 20,5 | 27 | 27 | 3 / 8BSP NPT3 / 8 |
| 12,5 | LSQ-S5-04PF1 / 2 | 44 | 20,5 | 27 | 27 | 1 / 2BSP NPT1 / 2 |
| 12,5 | LSQ-S5-04PF3 / 4 | 64,5 | 20,5 | 34 | 34 | 3 / 4BSP NPT3 / 4 |
| 12,5 | LSQ-S5-04PFM14 | 61,5 | 20,5 | 27 | 27 | M14 * 1,5 |
| 12,5 | LSQ-S5-04PFM16 | 61,5 | 20,5 | 27 | 27 | M16 * 1,5 |
| 12,5 | LSQ-S5-04PFM18 | 61,5 | 20,5 | 27 | 27 | M18 * 1.5 |
| 12,5 | LSQ-S5-04PFM22 | 44 | 20,5 | 27 | 27 | M22 * 1,5 |
Ghép đôi
| ISO | ĐỐI TÁC. | L | ￠ D | HEX1 | HEX2 | T |
| 12,5 | LSQ-S5-04F3 / 8 | 105,5 | 38 | 27 | 27 | 3 / 8BSP NPT3 / 8 |
| 12,5 | LSQ-S5-04F1 / 2 | 105,5 | 38 | 27 | 27 | 1 / 2BSP NPT1 / 2 |
| 12,5 | LSQ-S5-04F3 / 4 | 105,5 | 38 | 34 | 34 | 3 / 4BSP NPT3 / 4 |
| 12,5 | LSQ-S5-04FM14 | 105,5 | 38 | 27 | 27 | M14 * 1,5 |
| 12,5 | LSQ-S5-04FM16 | 105,5 | 38 | 27 | 27 | M16 * 1,5 |
| 12,5 | LSQ-S5-04FM18 | 105,5 | 38 | 27 | 27 | M18 * 1.5 |
| 12,5 | LSQ-S5-04FM22 | 105,5 | 38 | 27 | 27 | M22 * 1,5 |
| - Ổ cắm LSQ-S5-- |
| ISO | ĐỐI TÁC. | LS | ￠ D | HEX1 | A | T |
| 12,5 | LSQ-S5-04SM8L | 73,5 | 38 | 27 | 12 | M14 * 1,5 |
| 12,5 | LSQ-S5-04SM10L | 73,5 | 38 | 27 | 12 | M16 * 1,5 |
| 12,5 | LSQ-S5-04SM12L | 73,5 | 38 | 27 | 12 | M18 * 1.5 |
| 12,5 | LSQ-S5-04SM15L | 75,5 | 38 | 27 | 14 | M22 * 1,5 |
| 12,5 | LSQ-S5-04SM18L | 75,5 | 38 | 27 | 14 | M26 * 1.5 |
| 12,5 | LSQ-S5-04SM10S | 73,5 | 38 | 27 | 12 | M18 * 1.5 |
| 12,5 | LSQ-S5-04SM12S | 73,5 | 38 | 27 | 12 | M20 * 1,5 |
| 12,5 | LSQ-S5-04SM14S | 75,5 | 38 | 27 | 14 | M22 * 1,5 |
| 12,5 | LSQ-S5-04SM16S | 75,5 | 38 | 27 | 14 | M24 * 1,5 |
| 12,5 | LSQ-S5-04SM20S | 77,5 | 38 | 30 | 16 | M30 * 2 |
| --LSQ-S5 Cắm-- |
| ISO | ĐỐI TÁC. | LP | d | C | HEX1 | A | T |
| 12,5 | LSQ-S5-04PM8L | 58,5 | 20,5 | 27 | 27 | 12 | M14 * 1,5 |
| 12,5 | LSQ-S5-04PM10L | 58,5 | 20,5 | 27 | 27 | 12 | M16 * 1,5 |
| 12,5 | LSQ-S5-04PM12L | 58,5 | 20,5 | 27 | 27 | 12 | M18 * 1.5 |
| 12,5 | LSQ-S5-04PM15L | 60,5 | 20,5 | 27 | 27 | 14 | M22 * 1,5 |
| 12,5 | LSQ-S5-04PM18L | 60,5 | 20,5 | 27 | 27 | 14 | M26 * 1.5 |
| 12,5 | LSQ-S5-04PM10S | 58,5 | 20,5 | 27 | 27 | 12 | M18 * 1.5 |
| 12,5 | LSQ-S5-04PM12S | 58,5 | 20,5 | 27 | 27 | 12 | M20 * 1,5 |
| 12,5 | LSQ-S5-04PM14S | 60,5 | 20,5 | 27 | 27 | 14 | M22 * 1,5 |
| 12,5 | LSQ-S5-04PM16S | 60,5 | 20,5 | 27 | 27 | 14 | M24 * 1,5 |
| 12,5 | LSQ-S5-04PM20S | 62,5 | 20,5 | 27 | 30 | 16 | M30 * 2 |
| --LSQ-S5 Ghép nối-- |
| ISO | ĐỐI TÁC. | L | D | HEX1 | HEX2 | T |
| 12,5 | LSQ-S5-04-8L | 109,5 | 38 | 27 | 27 | M14 * 1,5 |
| 12,5 | LSQ-S5-04-10L | 109,5 | 38 | 27 | 27 | M16 * 1,5 |
| 12,5 | LSQ-S5-04-12L | 109,5 | 38 | 27 | 27 | M18 * 1.5 |
| 12,5 | LSQ-S5-04-15L | 113,5 | 38 | 27 | 27 | M22 * 1,5 |
| 12,5 | LSQ-S5-04-18L | 113,5 | 38 | 27 | 27 | M26 * 1.5 |
| 12,5 | LSQ-S5-04-10S | 109,5 | 38 | 27 | 27 | M18 * 1.5 |
| 12,5 | LSQ-S5-04-12S | 109,5 | 38 | 27 | 27 | M20 * 1,5 |
| 12,5 | LSQ-S5-04-14S | 113,5 | 38 | 27 | 27 | M22 * 1,5 |
| 12,5 | LSQ-S5-04-16S | 113,5 | 38 | 27 | 27 | M24 * 1,5 |
| 12,5 | LSQ-S5-04-20S | 115,5 | 38 | 30 | 30 | M30 * 2 |
| --LSQ-S5C Socket-- |
| ISO | ĐỐI TÁC. | LS | ￠ D | HEX1 | HEX2 | T |
| 12,5 | LSQ-S5C-04SM8L | 87 | 38 | 27 | 19 | M14 * 1,5 |
| 12,5 | LSQ-S5C-04SM10L | 87 | 38 | 27 | 24 | M16 * 1,5 |
| 12,5 | LSQ-S5C-04SM12L | 87 | 38 | 27 | 24 | M18 * 1.5 |
| 12,5 | LSQ-S5C-04SM15L | 89 | 38 | 27 | 27 | M22 * 1,5 |
| 12,5 | LSQ-S5C-04SM18L | 89 | 38 | 27 | 30 | M26 * 1.5 |
| 12,5 | LSQ-S5C-04SM10S | 87 | 38 | 27 | 24 | M18 * 1.5 |
| 12,5 | LSQ-S5C-04SM12S | 87 | 38 | 27 | 27 | M20 * 1,5 |
| 12,5 | LSQ-S5C-04SM14S | 89 | 38 | 27 | 27 | M22 * 1,5 |
| 12,5 | LSQ-S5C-04SM16S | 89 | 38 | 27 | 30 | M24 * 1,5 |
| 12,5 | LSQ-S5C-04SM20S | 96 | 38 | 30 | 36 | M30 * 2 |
| --LSQ-S5C Cắm-- |
| ISO | ĐỐI TÁC. | LP | d | C | HEX1 | HEX3 | T |
| 12,5 | LSQ-S5C-04PM8L | 72 | 20,5 | 27 | 19 | 27 | M14 * 1,5 |
| 12,5 | LSQ-S5C-04PM10L | 72 | 20,5 | 27 | 24 | 27 | M16 * 1,5 |
| 12,5 | LSQ-S5C-04PM12L | 72 | 20,5 | 27 | 24 | 27 | M18 * 1.5 |
| 12,5 | LSQ-S5C-04PM15L | 74 | 20,5 | 27 | 27 | 27 | M22 * 1,5 |
| 12,5 | LSQ-S5C-04PM18L | 74 | 20,5 | 27 | 30 | 27 | M26 * 1.5 |
| 12,5 | LSQ-S5C-04PM10S | 72 | 20,5 | 27 | 24 | 27 | M18 * 1.5 |
| 12,5 | LSQ-S5C-04PM12S | 72 | 20,5 | 27 | 27 | 27 | M20 * 1,5 |
| 12,5 | LSQ-S5C-04PM14S | 74 | 20,5 | 27 | 27 | 27 | M22 * 1,5 |
| 12,5 | LSQ-S5C-04PM16S | 74 | 20,5 | 27 | 30 | 27 | M24 * 1,5 |
| 12,5 | LSQ-S5C-04PM20S | 81 | 20,5 | 27 | 36 | 30 | M30 * 2 |
| --LSQ-S5C Khớp nối Phù hợp-- |
| ISO | PHẦN KHÔNG. | L | ￠ D | HEX1 | HEX2 | HEX3 | T |
| 12,5 | LSQ-S5C-04-8L | 137,5 | 38 | 27 | 19 | 27 | M14 * 1,5 |
| 12,5 | LSQ-S5C-04-10L | 137,5 | 38 | 27 | 24 | 27 | M16 * 1,5 |
| 12,5 | LSQ-S5C-04-12L | 137,5 | 38 | 27 | 24 | 27 | M18 * 1.5 |
| 12,5 | LSQ-S5C-04-15L | 143,5 | 38 | 27 | 27 | 27 | M22 * 1,5 |
| 12,5 | LSQ-S5C-04-18L | 143,5 | 38 | 27 | 30 | 27 | M26 * 1.5 |
| 12,5 | LSQ-S5C-04-10S | 137,5 | 38 | 27 | 24 | 27 | M18 * 1.5 |
| 12,5 | LSQ-S5C-04-12S | 137,5 | 38 | 27 | 27 | 27 | M20 * 1,5 |
| 12,5 | LSQ-S5C-04-14S | 137,5 | 38 | 27 | 27 | 27 | M22 * 1,5 |
| 12,5 | LSQ-S5C-04-16S | 143,5 | 38 | 27 | 30 | 27 | M24 * 1,5 |
| 12,5 | LSQ-S5C-04-20S | 145,5 | 38 | 30 | 36 | 30 |
M30 * 2 |
