Chi tiết sản phẩm
Nguồn gốc: Ninh Ba, Trung Quốc (Đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: LSQ-S8
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: có thể đàm phán
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng.
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng.
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Tiêu chuẩn: |
ISO 7241-1 sê-ri “B”, van poppet |
WP: |
Áp suất làm việc đến 1.000 psi (69 bar) |
Vật liệu: |
Đồng |
Kích thước: |
1/4' - 1' |
Sợi: |
BSPP, BSPT, NPT, NPTF, SAE |
Kết nối: |
khóa bóng |
Tiêu chuẩn: |
ISO 7241-1 sê-ri “B”, van poppet |
WP: |
Áp suất làm việc đến 1.000 psi (69 bar) |
Vật liệu: |
Đồng |
Kích thước: |
1/4' - 1' |
Sợi: |
BSPP, BSPT, NPT, NPTF, SAE |
Kết nối: |
khóa bóng |

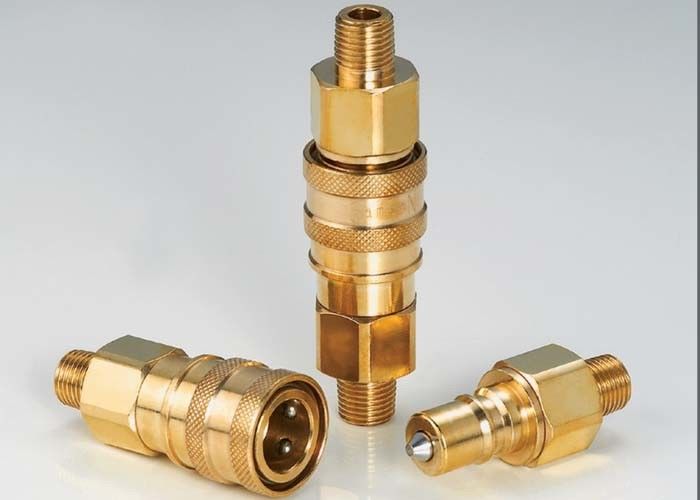

LSQ-S8, ISO7241-B Khớp nối thủy lực bằng ren nam, đồng thau
Mô tả:
LSQ-S8 khớp nối nhanh thủy lực và khí nén hiệu suất cao áp suất trung bình (BRASS)
Ứng dụng: Các khớp nối LSQ-S8, được sử dụng trên nhiều ứng dụng thủy lực, Các khớp nối Double Shut-Off này có thể được tìm thấy ở bất kỳ đâu mà các đường truyền chất lỏng cần được kết nối và ngắt kết nối để vận hành hoặc bảo trì thiết bị và việc mất chất lỏng là không mong muốn .LSQ-S8 được sử dụng trên Thiết bị xây dựng, thiết bị lâm nghiệp, Máy móc nông nghiệp, công cụ dầu, máy móc nhà máy thép và các ứng dụng thủy lực đòi hỏi khác.
Thông số kỹ thuật
| Kích thước cơ thể (in) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Áp suất định mức (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Dòng định mức (GPM) | 3 | 6 | 12 | 28 | 50 |
| Phạm vi nhiệt độ | -20 ℃ đến + 120 ℃ | ||||
| Vật liệu làm kín | NBR | ||||
Tính năng của khớp nối LSQ-S8 Series:
1. Van poppet có sẵn để ngăn chặn rò rỉ không liên kết.
2. Van poppet tự động mở khi được ghép nối, trong áp suất làm việc định mức, để giữ cho dòng chảy nhanh chóng.
3. Cơ chế khóa bóng đáng tin cậy giữ các nửa giao phối lại với nhau.
4. Ổ cắm và phích cắm được gia công chính xác từ thanh rắn.
5. Dòng LSQ-S8 phù hợp với tiêu chuẩn ISO 7241-B.
6. Tương thích với PARKER 60 Series, FASTER HNV Series, AEROQUIP FD45 Series và HANSEN HK Series
| ISO | ĐỐI TÁC. | LS | ￠ D | HEX1 | A | T |
| 6,3 | LSQ-S8-02SM | 62,5 | 27 | 22 | 13 | ZG1 / 4 NPT1 / 4 |
| 10 | LSQ-S8-03SM | 68,5 | 35 | 27 | 13 | ZG3 / 8 NPT3 / 8 |
| 12,5 | LSQ-S8-04SM | 77,5 | 45 | 30 | 16 | ZG1 / 2 NPT1 / 2 |
| 20 | LSQ-S8-06SM | 93,5 | 54 | 36 | 18 | ZG3 / 4 NPT3 / 4 |
| 25 | LSQ-S8-08SM | 98 | 64,5 | 41 | 20 |
ZG1 NPT1 |
| ISO | ĐỐI TÁC. | LP | d | C | HEX2 | A | T |
| 6,3 | LSQ-S8-02PM | 53 | 14,2 | 22,5 | 22 | 13 | ZG1 / 4 NPT1 / 4 |
| 10 | LSQ-S8-03PM | 55,5 | 19 | 25 | 27 | 13 | ZG3 / 8 NPT3 / 8 |
| 12,5 | LSQ-S8-04PM | 64,5 | 23,5 | 28 | 30 | 16 | ZG1 / 2 NPT1 / 2 |
| 20 | LSQ-S8-06PM | 74,5 | 31.4 | 36 | 36 | 18 | ZG3 / 4 NPT3 / 4 |
| 25 | LSQ-S8-08SM | 78 | 37,8 | 40 | 41 | 20 | ZG1 NPT1 |
| ISO | ĐỐI TÁC. | L | ￠ D | HEX1 | HEX2 | T |
| 6,3 | LSQ-S8-02 | 94 | 27 | 22 | 22 | ZG1 / 4 NPT1 / 4 |
| 10 | LSQ-S8-03 | 99 | 35 | 27 | 27 | ZG3 / 8 NPT3 / 8 |
| 12,5 | LSQ-S8-04 | 115,5 | 45 | 30 | 30 | ZG1 / 2 NPT1 / 2 |
| 20 | LSQ-S8-06 | 133 | 54 | 36 | 36 | ZG3 / 4 NPT3 / 4 |
| 25 | LSQ-S8-08 | 136,5 | 64,5 | 41 | 41 | ZG1 NPT1 |
