Chi tiết sản phẩm
Nguồn gốc: Ninh Ba, Trung Quốc (Đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: LSQ-S4
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: có thể đàm phán
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng.
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng.
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Tiêu chuẩn: |
Dòng ISO 5675, van bi |
WP: |
Áp suất làm việc đến 5.000 psi (345 bar) |
Vật liệu: |
Thép carbon |
Kích thước: |
1/4' - 1' |
Sợi: |
BSPP, BSPT, NPT, NPTF, SAE |
Kết nối: |
khóa bóng |
Tiêu chuẩn: |
Dòng ISO 5675, van bi |
WP: |
Áp suất làm việc đến 5.000 psi (345 bar) |
Vật liệu: |
Thép carbon |
Kích thước: |
1/4' - 1' |
Sợi: |
BSPP, BSPT, NPT, NPTF, SAE |
Kết nối: |
khóa bóng |

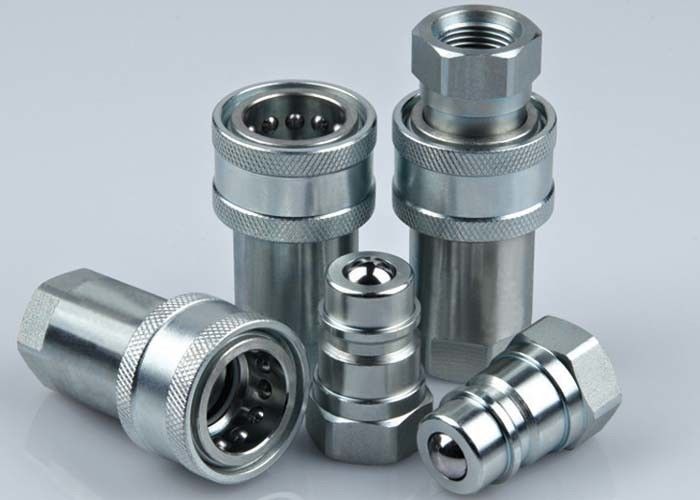

LSQ-S4, ISO5675, loại van hình quả bóng nối thủy lực bằng thép cacbon, Chrome Three
Mô tả:
LSQ-S4 Valve hình bóng loại nối nhanh thủy lực ((Steel)
Ứng dụng: LSQ-S4 Series mang đến cho ngành công nghiệp một thiết kế được chứng minh để sử dụng trên thiết bị xây dựng, thiết bị lâm nghiệp, máy móc nông nghiệp, công cụ dầu, máy thép,và các ứng dụng thủy lực đòi hỏi khác.
Thông số kỹ thuật:
| Kích thước cơ thể | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Áp suất định giá (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Dòng lượng định giá (GPM) | 3 | 6 | 12 | 28 | 50 |
| Phạm vi nhiệt độ (các niêm phong) | -20°C đến +120°C | ||||
| Vật liệu niêm phong tiêu chuẩn | NBR | ||||
LSQ-S4 Đặc điểm:
1. van poppet có sẵn để ngăn ngừa rò rỉ không kết nối.
2. van bóng có sẵn cho độ tin cậy mạnh mẽ trong các ứng dụng thủy lực hạng nặng trong áp suất làm việc định số.
3. cứng, hợp kim chrome quả bóng được sử dụng cho van, nó được tải trên chỗ ngồi van bởi các lò xo.
4. van cung cấp một kim loại-to-kim loại niêm phong giữa quả bóng và ghế đúc.
5Các bộ phận quan trọng được làm cứng để bền.
6Cơ chế khóa quả bóng đáng tin cậy giữ cho hai nửa giao phối với nhau.
7. ổ cắm và phích là chính xác gia công từ vật liệu thanh rắn.
8. LSQ-S4 series phù hợp với tiêu chuẩn của ISO5675.
9. Tương thích với PARKER 4000 Series và FASTER NV / NS Series.
Hiệu suất: Chất lỏng thử: Dầu-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa.
LSQ-S4 Series (1/4",3/8",1/2",3/4",1")
Cắm
| ISO | PARTNO. | LS | ¢D | HEX1 | A | T |
| 6.3 | LSQ-S4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04SF | 66.3 | 38.6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF(E) | 83.5 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96.5 | 56 | 41 | 21 | G1 NPT1 |
| Lưu ý: LSQ-S4-06SF FASTER giao thông, LSQ-S4-06SF(E) giao thông Parker | ||||||
Cắm
| ISO | PARTNO. | LP | d | C | HEX2 | A | T |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF ((E) | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1" NPT1" |
| Lưu ý: LSQ-S4-06SF FASTER giao thông, LSQ-S4-06SF(E) giao thông Parker | |||||||
Phụ kiện nối
| ISO | PARTNO. | L | ¢D | HEX1 | HEX2 | T |
| 6.3 | LSQ-S4-02 | 72.2 | 27.6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82.6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04 | 87.8 | 38.6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06 ((E) | 102 | 47.5 | 35 | 33.5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126.8 | 56.2 | 41 | 41 | G1 NPT1 |
| Lưu ý: LSQ-S4-06SF FASTER giao thông, LSQ-S4-06SF(E) giao thông Parker | ||||||
