Chi tiết sản phẩm
Nguồn gốc: Ningbo, Trung Quốc (đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: LSQ-TM
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: có thể đàm phán
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Tiêu chuẩn: |
Tương thích với dòng TEMA TH |
WP: |
Áp suất làm việc đến 3000psi (207 bar) |
Vật liệu: |
Thép carbon |
Kích cỡ: |
1/2"-1" |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |
Tiêu chuẩn: |
Tương thích với dòng TEMA TH |
WP: |
Áp suất làm việc đến 3000psi (207 bar) |
Vật liệu: |
Thép carbon |
Kích cỡ: |
1/2"-1" |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |
LSQ-TM, Loại TEMA TH, Khớp nối nhanh thủy lực bằng thép carbon, Chrome ba
Mô tả:

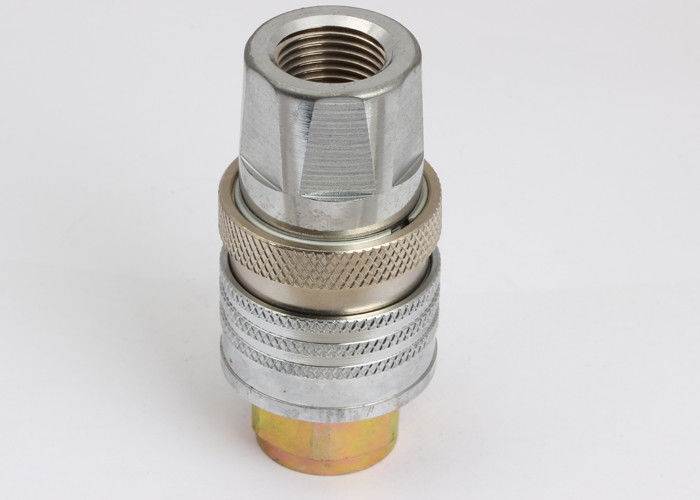

LSQ-TM khớp nối nhanh thủy lực loại đóng (thép)
Ứng dụng: Dòng LSQ-TM mang đến cho ngành công nghiệp một thiết kế đã được kiểm chứng để sử dụng trên thiết bị xây dựng, thiết bị lâm nghiệp, máy nông nghiệp, công cụ dầu, máy nhà máy thép và các ứng dụng thủy lực đòi hỏi khác.
Thông số kỹ thuật:
| Kích thước cơ thể (in) | 1/2 | 3/4 | 1 |
| Áp suất định mức (PSI) | 3000 | 3000 | 3000 |
| Dòng định mức (GPM) | 12 | 28 | 50 |
| Phạm vi nhiệt độ (con dấu std) | -20 ℃ đến + 120 ℃ | ||
| Con dấu tiêu chuẩn | NBR | ||
Đặc điểm khớp nối LSQ-TM Series:
1. Van poppet có sẵn để ngăn chặn rò rỉ không liên kết.
2. Van poppet tự động mở khi được ghép nối, trong áp suất làm việc định mức, để giữ cho dòng chảy nhanh chóng.
3. Các bộ phận quan trọng được làm cứng để tăng độ bền.
4. Cơ chế khóa bóng đáng tin cậy giữ các nửa giao phối lại với nhau.
5. Vớ và phích cắm được gia công chính xác từ kho thanh rắn.
6. Tương thích với TEMA TH5000 Series.
Cách sử dụng:
1. Trước khi kết nối làm sạch các bộ phận giao phối của các khớp nối để tránh nhiễm bẩn trong mạch điện.
2. Để cặp đôi kéo tay áo của khớp nối nữ, căn chỉnh khớp nối nữ với khớp nối nam
và đẩy một cái vào cái kia cho đến khi cả hai nửa được kết nối hoàn toàn và thả ống tay áo.
3. Để mở rộng phần kéo của ống tay áo của khớp nối cái, hãy kéo nửa khớp nối ra.
Hiệu suất: Chất lỏng thử nghiệm: Dầu-200SUS, 1GPM = 3,78L / phút, 1PSID = 0,0069MPa
Dòng TPL (1/2 ")
| ĐỐI TÁC. | T | ￠ D | HEX1 | HEX2 | L | LS | LP |
| LSQ-TM-04 | G1 / 2 | 40 | S30 | S27 | 83.4 | 66,7 | 41,5 |
| LSQ-TM-06 | G3 / 4 | 52 | S38.3 | S36 | 94,5 | 76.4 | 47 |
| LSQ-TM-08 | G1 | 62 | S45 | S45 | 113,8 | 92.4 |
56,5 |
