Chi tiết sản phẩm
Nguồn gốc: Ninh Ba, Trung Quốc (Đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: LSQ-S2SS
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: có thể đàm phán
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng.
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng.
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Tiêu chuẩn: |
ISO 7241-1 sê-ri “B”, van poppet |
WP: |
Áp suất làm việc tới 2.000 psi (138 bar) |
Vật liệu: |
Thép không gỉ SS316 |
Kích cỡ: |
1/8' - 1' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |
Tiêu chuẩn: |
ISO 7241-1 sê-ri “B”, van poppet |
WP: |
Áp suất làm việc tới 2.000 psi (138 bar) |
Vật liệu: |
Thép không gỉ SS316 |
Kích cỡ: |
1/8' - 1' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |
LSQ-S2, Khớp nối thủy lực ISO7241-B trong SS316, Chrome Three
Mô tả:

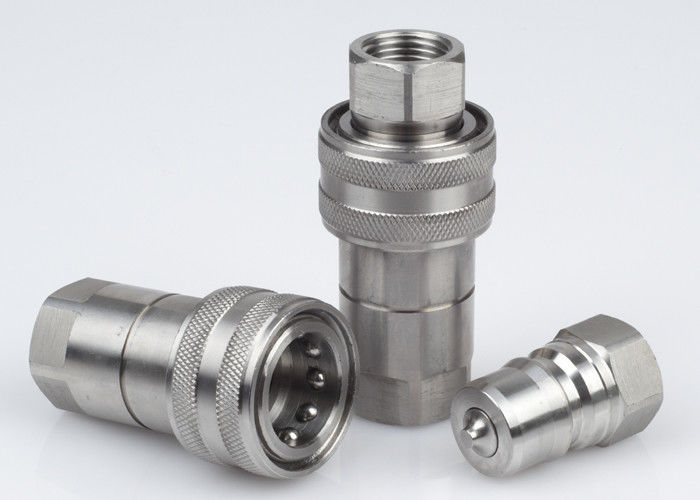

LSQ-S2-SS khớp nối nhanh thủy lực loại đóng (thép không gỉ 316)
Thông số kỹ thuật:
| Kích thước cơ thể (in) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Áp suất định mức (PSI) | 2000 | 2000 | 1500 | 1500 | 1000 | 2000 |
| Dòng định mức (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| Phạm vi nhiệt độ (con dấu std) -20 ℃ đến + 180 ℃ | ||||||
| Vật liệu làm kín chân đế VITON | ||||||
Đặc điểm khớp nối LSQ-S2-SS Series:
1. Van poppet có sẵn để ngăn chặn rò rỉ không liên kết.
2. Van poppet tự động mở khi được ghép nối, trong áp suất làm việc định mức, để giữ cho dòng chảy nhanh chóng.
3. Cơ chế khóa bóng đáng tin cậy giữ các nửa giao phối lại với nhau.
4. Ổ cắm và phích cắm được gia công chính xác từ thanh rắn.
5. Dòng LSQ-S2-SS phù hợp với tiêu chuẩn của ISO 7241-B.
6. Tương thích với PARKER 60 Series, FASTER HNV Series, AEROQUIP FD45 Series và HANSEN HK Series
Hiệu suất: Chất lỏng thử nghiệm: Dầu-200SUS.1GPM = 3,78L / phút, 1PSID = 0,0069MPa.
Dòng LSQ-S2-SS (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
Ổ cắm
| ISO | ĐỐI TÁC. | LS | ￠ D | HEX1 | A | T |
| 5 | LSQ-S2-SS-01SF | 50 | 24 | 17 | 10 | G1 / 8 NPT1 / 8 |
| 6,3 | LSQ-S2-SS-02SF | 58 | 28,5 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-SS-03SF | 65 | 35 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12,5 | LSQ-S2-SS-04SF | 73.4 | 42 | 30 | 17 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-SS-06SF | 92 | 54 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-SS-08SF | 103 | 65 | 41 | 23 | G1 NPT1 |
Phích cắm
| ISO | ĐỐI TÁC. | LP | d | C | HEX2 | A | T |
| 5 | LSQ-S2-SS-01PF | 31 | 10,8 | 19 | 14 | 10 | G1 / 8 NPT1 / 8 |
| 6,3 | LSQ-S2-SS-02PF | 36 | 14,2 | 22.8 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-SS-03PF | 40 | 19 | 25 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12,5 | LSQ-S2-SS-04PF | 46,5 | 23,5 | 28 | 27 | 17 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-SS-06PF | 56 | 31,5 | 36 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-SS-08PF | 63 | 37,8 | 35,5 | 41 | 23 |
G1 "NPT1" |
Ghép đôi
| ISO | ĐỐI TÁC. | L | ￠ D | HEX1 | HEX2 | T |
| 5 | LSQ-S2-SS-01 | 62,5 | 24 | 17 | 14 | G1 / 8 NPT1 / 8 |
| 6,3 | LSQ-S2-SS-02 | 72,2 | 28,5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-SS-03 | 80,5 | 35 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 12,5 | LSQ-S2-SS-04 | 91,5 | 42 | 30 | 27 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-SS-06 | 112,5 | 54 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-SS-08 | 126,5 | 65 | 41 | 41 | G1 NPT1 |
