Chi tiết sản phẩm
Nguồn gốc: Ninh Ba, Trung Quốc (Đại lục)
Hàng hiệu: SONGQIAO
Số mô hình: LSQ-S1
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: có thể đàm phán
chi tiết đóng gói: gói xuất khẩu tiêu chuẩn hoặc theo yêu cầu của khách hàng.
Thời gian giao hàng: trong vòng 30 ngày hoặc theo yêu cầu của khách hàng.
Khả năng cung cấp: 50.000 chiếc / ngày, theo công suất của xưởng lắp ráp
Tiêu chuẩn: |
ISO 7241-1 sê-ri “A”, van poppet |
WP: |
Áp suất làm việc đến 5.000 psi (345 bar) |
Vật liệu: |
Thép carbon |
Kích cỡ: |
1/4' - 2' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |
Tiêu chuẩn: |
ISO 7241-1 sê-ri “A”, van poppet |
WP: |
Áp suất làm việc đến 5.000 psi (345 bar) |
Vật liệu: |
Thép carbon |
Kích cỡ: |
1/4' - 2' |
Chủ đề: |
BSPP, BSPT, NPT, NPTF, SAE |
Sự liên quan: |
khóa bóng |

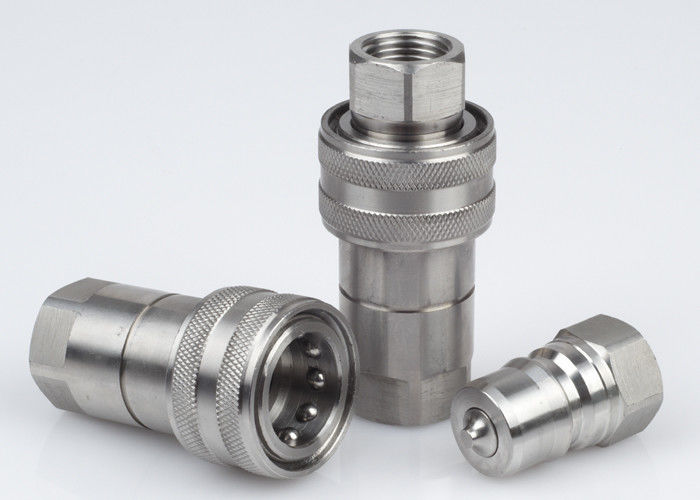

LSQ-S1, ISO7241-A Khớp Nối Thủy Lực Bằng Thép Carbon, Chrome Ba
mô tả:
KHỚP NỐI NHANH THỦY LỰC LOẠI ĐÓNG LSQ-S1(THÉP)
Ứng dụng: Sê-ri LSQ-S1 mang đến cho ngành công nghiệp một thiết kế đã được chứng minh để sử dụng cho thiết bị xây dựng, thiết bị lâm nghiệp, máy móc nông nghiệp, công cụ dầu, máy móc thiết bị dầu nhà máy thép và các ứng dụng thủy lực đòi hỏi khắt khe khác.
thông số kỹ thuật:
| Kích thước cơ thể (trong) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
| Áp suất định mức (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2000 | 2000 |
| Lưu lượng định mức (GPM) | 3 | 6 | 12 | 28 | 50 | 88 | 220 | 240 |
| Phạm vi nhiệt độ (con dấu tiêu chuẩn) | -20℃ đến +120℃ | |||||||
| Vật liệu con dấu tiêu chuẩn | NBR | |||||||
Tính năng khớp nối Sê-ri LSQ-S1:
1. Van poppet có sẵn để ngăn chặn rò rỉ tách rời.
2. Van poppet tự động mở khi được ghép nối, trong áp suất làm việc định mức, để giữ cho dòng chảy nhanh chóng.
3. Các bộ phận quan trọng được làm cứng để tăng độ bền.
4. Cơ chế khóa bóng đáng tin cậy giữ các nửa giao phối lại với nhau.
5. Ổ cắm và phích cắm được gia công chính xác từ phôi thanh đặc.
6. Dòng LSQ-S1 tuân theo tiêu chuẩn ISO7241-A.
7. Tương thích với Dòng PARKER 6600, Dòng ANV FASTER, Dòng AEROQUIP 5600 và Dòng HANSEN HA 15000.
Hiệu suất:Chất lỏng kiểm tra:Oil-200SUS.1GPM=3,78L/phút,1PSID=0,0069MPa.
Dòng LSQ-S1(1/4",3/8",1/2",3/4",1") Dòng LSQ-S1(11/4",11/2",2")
Ổ cắm
| iso | PHẦN KHÔNG. | Ls | ￠D | HEX1 | MỘT | t |
| 6.3 | LSQ-S1-02SF | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S1-03SF | 56 | 31,5 | 22 | 14 | G3/8 NPT3/8 |
| 12,5 | LSQ-S1-04SF | 66 | 38,5 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S1-06SF | 80 | 48 | 34 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S1-08SF | 94 | 56 | 41 | 21 | G1 NPT1 |
| 31,5 | LSQ-S1-10SF | 117 | 69,5 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-12SF | 133 | 84 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-16SF | 165 | 99 | 75 | 26 | G2 NPT2 |
Phích cắm
| iso | PHẦN KHÔNG. | LP | đ | C | HEX2 | MỘT | t |
| 6.3 | LSQ-S1-02PF | 35,5 | 11.8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S1-03PF | 36,5 | 17.3 | 21.4 | 22 | 14 | G3/8 NPT3/8 |
| 12,5 | LSQ-S1-04PF | 43,5 | 20,5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S1-06PF | 57 | 29 | 28 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S1-08PF | 59,5 | 34.3 | 36 | 41 | 21 | G1 NPT1 |
| 31,5 | LSQ-S1-10PF | 75 | 45 | 46 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-12PF | 83,5 | 55 | 52 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-16PF | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |
khớp nối lắp
| iso | PHẦN KHÔNG. | l | ￠D | HEX1 | HEX2 | t |
| 6.3 | LSQ-S1-02 | 71 | 26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S1-03 | 75 | 31,5 | 22 | 22 | G3/8 NPT3/8 |
| 12,5 | LSQ-S1-04 | 88 | 38,5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S1-06 | 110 | 48 | 34 | 35 | G3/4 NPT3/4 |
| 25 | LSQ-S1-08 | 119,5 | 56 | 41 | 41 | G1 NPT1 |
| 31,5 | LSQ-S1-10 | 150 | 69,5 | 50 | 50 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-12 | 167,5 | 84 | 60 | 60 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-16 | 210,5 | 99 | 75 | 75 | G2 NPT2 |
