Số lượng đặt hàng tối thiểu: 1
Giá bán: 1
Mẫu số: |
LSQ-RD (Non Valve Brass) |
Áp lực công việc: |
1000 đến 2000psi |
Kết nối cơ khí: |
khóa bóng |
Kích thước cơ thể: |
1/8, 1/4, 3/8, 1/2 |
áp lực tỷ lệ: |
1000-2000PSI |
Dòng chảy định mức: |
3, 6, 12, 12 gpm |
Phạm vi nhiệt độ: |
-20ºC đến +120ºC |
chất lỏng thử nghiệm: |
Dầu-200sus |
Chuyển đổi dòng chảy: |
1GPM = 3,78L/phút |
Chuyển đổi áp lực: |
1psid = 0,0069mpa |
Tùy chọn vật chất: |
Đồng thau, thép không gỉ 304 |
Khả năng tương thích: |
Dòng sản phẩm Nitto TSP |
Kích thước bộ phận: |
Nhiều kích thước (xem bảng) |
Kích thước chủ đề: |
ZG1/8, ZG1/4, ZG3/8, ZG1/2, ZG3/4, ZG1 |
Năng lực sản xuất: |
100000 bộ/tháng |
Mẫu số: |
LSQ-RD (Non Valve Brass) |
Áp lực công việc: |
1000 đến 2000psi |
Kết nối cơ khí: |
khóa bóng |
Kích thước cơ thể: |
1/8, 1/4, 3/8, 1/2 |
áp lực tỷ lệ: |
1000-2000PSI |
Dòng chảy định mức: |
3, 6, 12, 12 gpm |
Phạm vi nhiệt độ: |
-20ºC đến +120ºC |
chất lỏng thử nghiệm: |
Dầu-200sus |
Chuyển đổi dòng chảy: |
1GPM = 3,78L/phút |
Chuyển đổi áp lực: |
1psid = 0,0069mpa |
Tùy chọn vật chất: |
Đồng thau, thép không gỉ 304 |
Khả năng tương thích: |
Dòng sản phẩm Nitto TSP |
Kích thước bộ phận: |
Nhiều kích thước (xem bảng) |
Kích thước chủ đề: |
ZG1/8, ZG1/4, ZG3/8, ZG1/2, ZG3/4, ZG1 |
Năng lực sản xuất: |
100000 bộ/tháng |

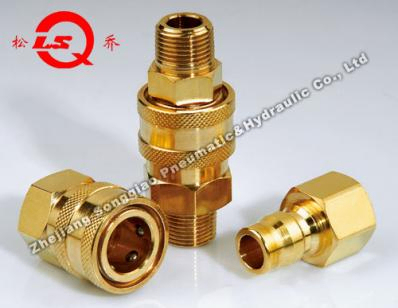

LSQ-RD Series là các khớp nối không có van được thiết kế cho các ứng dụng đòi hỏi dòng chảy tối đa.làm cho chúng lý tưởng cho máy rửa nước và hơi nước áp suất cao, chất tẩy thảm, đường làm mát mốc nấm mốc và các ứng dụng không có van khác.
| Kích thước cơ thể (in) | 1/8 | 1/4 | 3/8 | 1/2 |
|---|---|---|---|---|
| Áp suất định lượng (PSI) Brass Cplr/Npl |
1000 | 1000 | 1000 | 1000 |
| Áp suất định lượng (PSI) SS Cplr/Npl |
2000 | 2000 | 1500 | 1500 |
| Dòng chảy định lượng (GPM) | 3 | 6 | 12 | 12 |
| Phạm vi nhiệt độ (các niêm phong std) | -20oC đến +120oC | |||
Chất lỏng thử: Dầu-200SUS
1GPM = 3,78L/Min
1PSID = 0,0069MPa
| Phần số. | LS | ¢D | HEX1 | A | T |
|---|---|---|---|---|---|
| LSQ-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| Phần số. | LS | ¢D | HEX1 | A | T |
|---|---|---|---|---|---|
| LSQ-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| Phần số. | LP | C | HEX2 | A | T |
|---|---|---|---|---|---|
| LSQ-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PF | 38 | 21.2 | 21 | 13 | ZG3/8 |
| LSQ-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| Phần số. | LP | C | HEX1 | A | T |
|---|---|---|---|---|---|
| LSQ-RD-01PM | 32 | 15.5 | 12 | 9 | ZG1/8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PM | 43 | 21.2 | 19 | 13 | ZG3/8 |
| LSQ-RD-04PM | 52 | 24.5 | 23 | 17 | ZG1/2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
