Làm nổi bật:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                ISO 7241-B Máy nối nhanh thủy lực, 2000 Psi nối nhanh, PARKER 60 Series Hydraulic Quick Connect Coupling


Số mô hình:	LSQ-S2-SS (ISO B SS316)	Kết nối cơ khí:	khóa bóng
Áp lực làm việc:	2000psi	Phạm vi nhiệt độ:	-20 ° C đến +180 ° C.
Vật liệu niêm phong:	Flourocarbon	Kích thước cơ thể:	1/8, 1/4, 3/8, 1/2, 3/4, 1 inch
Dòng chảy định mức:	1, 3, 6, 12, 28, 50 gpm	Vật liệu:	Thép không gỉ 316
Loại kết nối:	Tắt đôi	Tiêu chuẩn ISO:	ISO 7241-B
Sê -ri tương thích:	Parker 60, HNV nhanh hơn, Aeroquip FD45, Hansen HK	Kích thước hex1:	17, 19, 24, 30, 36, 41 mm
Kích thước hex2:	14, 19, 24, 27, 36, 41 mm	Loại chủ đề:	G1/8 NPT1/8, G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
Năng lực sản xuất:	100000 bộ/tháng

Số mô hình:	LSQ-S2-SS (ISO B SS316)
Kết nối cơ khí:	khóa bóng
Áp lực làm việc:	2000psi
Phạm vi nhiệt độ:	-20 ° C đến +180 ° C.
Vật liệu niêm phong:	Flourocarbon
Kích thước cơ thể:	1/8, 1/4, 3/8, 1/2, 3/4, 1 inch
Dòng chảy định mức:	1, 3, 6, 12, 28, 50 gpm
Vật liệu:	Thép không gỉ 316
Loại kết nối:	Tắt đôi
Tiêu chuẩn ISO:	ISO 7241-B
Sê -ri tương thích:	Parker 60, HNV nhanh hơn, Aeroquip FD45, Hansen HK
Kích thước hex1:	17, 19, 24, 30, 36, 41 mm
Kích thước hex2:	14, 19, 24, 27, 36, 41 mm
Loại chủ đề:	G1/8 NPT1/8, G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
Năng lực sản xuất:	100000 bộ/tháng

ISO 7241-B Máy nối nhanh thủy lực với áp suất 2000 Psi và tương thích với PARKER 60 Series

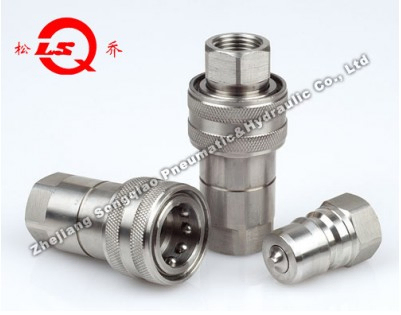

LSQ-S2-SS Khớp nối nhanh thủy lực loại đóng (THÉP KHÔNG GỈ 316)

Mô tả sản phẩm

Khớp nối nhanh thủy lực loại gần LSQ-S2-SS được chế tạo từ thép không gỉ 316 bền bỉ, được thiết kế cho các ứng dụng thủy lực đòi hỏi khắt khe trong đó các đường truyền chất lỏng yêu cầu kết nối và ngắt kết nối thường xuyên.

Ứng dụng

Lý tưởng để sử dụng trong:

Thiết bị xây dựng
Thiết bị lâm nghiệp
Máy móc nông nghiệp
Dụng cụ và thiết bị dầu
Máy móc nhà máy thép
Các ứng dụng thủy lực khác yêu cầu mất chất lỏng tối thiểu

Phạm vi nhiệt độ (con dấu tiêu chuẩn):-20°C đến +180°C
Vật liệu làm kín tiêu chuẩn:Flourocacbon (VITON)

Thông số kỹ thuật

Kích thước cơ thể (trong)	8/1	1/4	8/3	1/2	3/4	1
Áp suất định mức (PSI)	2000	2000	1500	1500	1000	2000
Lưu lượng định mức (GPM)	1	3	6	12	28	50

Các tính năng chính

Van Poppet ngăn chặn sự rò rỉ tách rời
Tự động mở van khi kết hợp trong áp suất làm việc định mức
Cơ chế khóa bóng đáng tin cậy để kết nối an toàn
Được gia công chính xác từ thanh nguyên khối
Phù hợp với tiêu chuẩn ISO 7241-B
Tương thích với Sê-ri PARKER 60, Sê-ri HNV NHANH CHÓNG, Sê-ri AEROQUIP FD45 và Sê-ri HANSEN HK

Kích thước ổ cắm

ISO	PHẦN THAM GIA.	LS	¢D	HEX1	MỘT	T
5	LSQ-S2-SS-01SF	50	24	17	10	G1/8 NPT1/8
6.3	LSQ-S2-SS-02SF	58	28,5	19	13	G1/4 NPT1/4
10	LSQ-S2-SS-03SF	65	35	24	13	G3/8 NPT3/8
12,5	LSQ-S2-SS-04SF	73,4	42	30	17	G1/2 NPT1/2
20	LSQ-S2-SS-06SF	92	54	36	22	G3/4 NPT3/4
25	LSQ-S2-SS-08SF	103	65	41	23	G1 NPT1

Kích thước phích cắm

ISO	PHẦN THAM GIA.	LP	d	C	HEX2	MỘT	T
5	LSQ-S2-SS-01PF	31	10.8	19	14	10	G1/8 NPT1/8
6.3	LSQ-S2-SS-02PF	36	14.2	22,8	19	13	G1/4 NPT1/4
10	LSQ-S2-SS-03PF	40	19	25	24	13	G3/8 NPT3/8
12,5	LSQ-S2-SS-04PF	46,5	23,5	28	27	17	G1/2 NPT1/2
20	LSQ-S2-SS-06PF	56	31,5	36	36	22	G3/4 NPT3/4
25	LSQ-S2-SS-08PF	63	37,8	35,5	41	23	G1"NPT1"

Kích thước khớp nối hoàn chỉnh

ISO	PHẦN THAM GIA.	L	¢D	HEX1	HEX2	T
5	LSQ-S2-SS-01	62,5	24	17	14	G1/8 NPT1/8
6.3	LSQ-S2-SS-02	72,2	28,5	19	19	G1/4 NPT1/4
10	LSQ-S2-SS-03	80,5	35	24	24	G3/8 NPT3/8
12,5	LSQ-S2-SS-04	91,5	42	30	27	G1/2 NPT1/2
20	LSQ-S2-SS-06	112,5	54	36	36	G3/4 NPT3/4
25	LSQ-S2-SS-08	126,5	65	41	41	G1 NPT1
